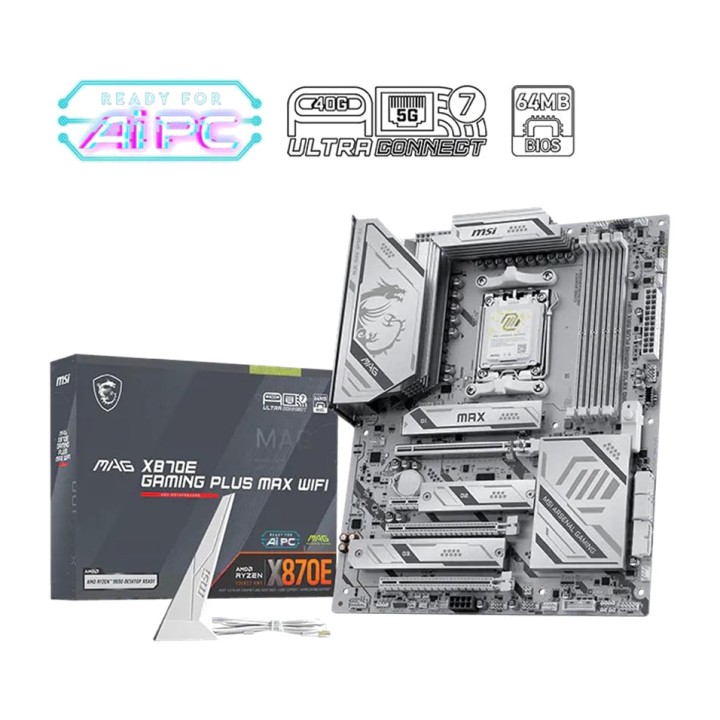

MSI Carte mère ATX MAG X870E-GAMING PLUS MAX-WIFI AM5 DSP0000041988

Caractéristiques de la MSI MAG X870E GAMING PLUS MAX WIFI
La MSI MAG X870E GAMING PLUS MAX WIFI est une carte mère ATX hautes performances conçue pour assembler des PC gaming, des stations de travail et des ordinateurs prêts pour de futures évolutions. Équipée du chipset AMD X870E et du socket AM5, elle est compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000, la mémoire DDR5 haute vitesse, la connectivité PCIe 5.0, le stockage M.2 et les réseaux de dernière génération.
Compatible avec les processeurs AMD Ryzen™
Grâce à son socket AM5 et à son chipset AMD X870E, cette carte mère permet de configurer des systèmes équipés de processeurs AMD Ryzen™ de différentes générations. Sa plateforme est conçue pour offrir une base évolutive, adaptée aussi bien au gaming qu’aux charges de travail exigeantes.

Chipset AMD X870E
Culot AM5
Compatible avec les processeurs AMD Ryzen™ série 9000
Compatible avec les processeurs AMD Ryzen™ série 8000
Compatible avec les processeurs AMD Ryzen™ série 7000

Mémoire DDR5 haute vitesse
La MSI MAG X870E GAMING PLUS MAX WIFI intègre quatre emplacements DDR5 UDIMM et prend en charge une capacité maximale de 256 Go. Elle est également compatible avec AMD EXPO™, l’overclocking de la mémoire et les configurations Dual-Channel, ce qui permet d’obtenir de meilleures performances dans les jeux et les applications professionnelles.

4 emplacements DDR5 UDIMM
Capacité mémoire maximale : 256 GB
Vitesse DDR5 de 8200 à 5600 MT/s par overclocking
Vitesse DDR5 JEDEC de 5600 à 4800 MT/s
Compatible avec AMD EXPO™
Compatible avec l’overclocking de la mémoire
Compatible avec AMD POR Speed et JEDEC Speed
Prise en charge de la mémoire Non-ECC non tamponnée
Fonctionnement en mode Dual-Channel
Compatible avec les CUDIMM uniquement en mode bypass du pilote d’horloge
Emplacements DIMM avec loquets de retenue sur un seul côté

Fréquences mémoire avec Ryzen ™ 9000
Avec les processeurs AMD Ryzen™ 9000 Series, la carte mère permet d’atteindre des fréquences mémoire allant jusqu’à 8200+ MT/s, selon le nombre de modules installés, leur organisation interne et la configuration utilisée.

1DPC 1R : vitesse maximale jusqu’à 8200+ MT/s
1DPC 2R : vitesse maximale jusqu’à 6400+ MT/s
2DPC 1R : vitesse maximale jusqu’à 6400+ MT/s
2DPC 2R : vitesse maximale jusqu’à 6000+ MT/s

La compatibilité CUDIMM, la fréquence de démarrage POR et les vitesses prises en charge peuvent varier selon le processeur et la configuration de la mémoire. Certains processeurs peuvent nécessiter des réglages manuels ou de futures mises à jour du BIOS pour améliorer la compatibilité.
Extension PCIe 5.0 pour cartes graphiques
Ses slots d’extension permettent d’installer des cartes graphiques et des contrôleurs PCIe de différentes générations. Le slot principal PCI_E1 est connecté au processeur et peut fonctionner en PCIe 5.0 x16 avec les processeurs Ryzen™ 9000 ou 7000 Series.

3 fentes PCI-E x16
1 slot PCI-E x1
PCI_E1 : PCIe 5.0 jusqu’à x16 depuis le processeur
PCI_E2 : PCIe 3.0 jusqu’à x1 depuis le chipset
PCI_E3 : PCIe 4.0 jusqu’à x4 depuis le chipset
PCI_E4 : PCIe 3.0 jusqu’à x1 depuis le chipset

Fonctionnement du slot PCI_E1
La bande passante disponible dans le slot principal dépend du modèle de processeur AMD Ryzen™ installé. Cela permet d’adapter la plateforme à différentes configurations, des systèmes hautes performances aux systèmes équipés de processeurs intégrant des composants graphiques.

PCIe 5.0 x16 avec les processeurs Ryzen™ 9000 et 7000 Series
PCIe 4.0 x8 avec les processeurs Ryzen™ 8700, 8600 et 8400 Series
PCIe 4.0 x4 avec les processeurs Ryzen™ 8500 et 8300 Series

Stockage M.2 et SATA
La carte mère offre trois emplacements M.2 et quatre connecteurs SATA 6 Gb/s, permettant de combiner des SSD NVMe hautes performances avec des SSD ou HDD SATA. L’emplacement M.2_1 prend en charge PCIe 5.0 x4 avec certains processeurs.

3 fentes M.2
4 connecteurs SATA 6 Gb/s
M.2_1 : compatible avec les périphériques 2280 et 2260
M.2_2 : compatible avec les périphériques 2280 et 2260
M.2_3 : compatible avec les périphériques 22110 et 2280
M.2_1 : jusqu’à PCIe 5.0 x4 avec les Ryzen™ 9000 et 7000 Series
M.2_1 : jusqu’à PCIe 4.0 x4 avec les Ryzen™ 8000 Series
M.2_2 : jusqu’à PCIe 4.0 x4 avec les Ryzen™ 9000, 8700, 8600, 8400 et 7000 Series
M.2_3 : jusqu’à PCIe 4.0 x4 avec les Ryzen™ 9000, 8700, 8600, 8400 et 7000 Series

Prise en charge des configurations RAID
La prise en charge des configurations RAID pour les disques SATA et M.2 NVMe permet de privilégier la vitesse, la redondance ou une combinaison des deux, selon les besoins du système.

RAID 0, RAID 1 et RAID 10 pour les périphériques SATA
RAID 0, RAID 1 et RAID 5 pour les disques M.2 NVMe
RAID 5 pour M.2 NVMe disponible uniquement avec les processeurs Ryzen™ 9000 Series

Connectivité USB jusqu’à 40 Gb/s
La MSI MAG X870E GAMING PLUS MAX WIFI comprend une large sélection de ports USB, dont un USB Type-C 40 Gb/s, des connexions 20 Gb/s et 10 Gb/s, ainsi que des ports supplémentaires pour le panneau avant du boîtier.

4 ports USB 2.0 arrière
6 ports USB 2.0 frontaux via des connecteurs internes
2 ports USB Type-A 5 Gb/s arrière
4 ports USB Type-A 5 Gb/s frontaux
2 ports USB Type-A 10 Gb/s arrière
1 port USB Type-C 10 Gb/s frontal
1 port USB Type-C 20 Gb/s arrière
1 port USB Type-C 40 Gb/s arrière

LAN 5G, Wi-Fi 7 et Bluetooth ® 5.4
La connectivité réseau associe Ethernet 5G, Wi-Fi 7 et Bluetooth® 5.4, offrant des options rapides avec ou sans fil. Le module Wi-Fi est préinstallé dans l’emplacement M.2 Key-E.

Contrôleur Realtek ® 8126 5G LAN
Wi-Fi 7 intégré
Compatible avec les bandes 2,4 GHz, 5 GHz et 6 GHz
Largeur de canal jusqu’à 320 MHz
Vitesse sans fil jusqu’à 5,8 Gb/s
Compatible avec MU-MIMO TX/RX
Compatible avec 802.11 a/b/g/n/ac/ax/be
Compatible avec Bluetooth ® 5.4
Compatible avec MLO et 4KQAM

La disponibilité de la bande 6 GHz dépend de la réglementation de chaque pays. Wi-Fi 7 et Bluetooth® 5.4 nécessitent Windows® 11 version 24H2 pour une compatibilité complète. La version Bluetooth® peut être mise à jour selon le fabricant du chipset sans fil.
Sorties vidéo HDMI™ et DisplayPort via USB-C
Lors de l’installation d’un processeur avec circuit graphique intégré, la carte mère permet d’utiliser des sorties vidéo jusqu’à 4K via HDMI™ ou DisplayPort par le port USB4® Type-C.

1 sortie HDMI™
HDMI™ 2.1 TMDS avec une résolution maximale de 4K à 60 Hz
1 sortie DisplayPort via USB Type-C
USB4® avec DisplayPort 1.4 et HBR3
Résolution maximale de 4K à 120 Hz via USB Type-C

Les sorties vidéo sont disponibles uniquement avec les processeurs intégrant un processeur graphique. Les caractéristiques graphiques peuvent varier selon le CPU installé.
Audio haute définition 7.1 canaux
Le codec Realtek® ALC897 offre un son haute définition et prend en charge les systèmes de son surround 7.1 canaux, ce qui le rend adapté aux jeux, au divertissement multimédia et aux communications.

Codec Realtek ® ALC897
Audio haute définition
Prise en charge du son 7.1 canaux
Connecteurs audio sur le panneau arrière

Connecteurs internes et refroidissement
La carte mère offre de nombreux connecteurs internes pour alimenter le système, gérer les ventilateurs, installer un refroidissement liquide et étendre l’éclairage. Ses huit connexions dédiées aux ventilateurs et à la pompe facilitent la configuration thermique du système.

1 connecteur d’alimentation ATX_PWR
2 connecteurs d’alimentation CPU_PWR
1 connecteur d’alimentation PCIe à 8 broches
1 connecteur pour ventilateur CPU
1 connecteur PUMP_SYS
6 connecteurs pour ventilateurs système
1 connecteur combiné ARGB et ventilateur JAF_1
2 connecteurs de panneau avant JFP
1 connecteur de détection d’ouverture du châssis JCI
1 connecteur audio avant JAUD
1 connecteur pour contrôleur de réglage JDASH
2 cavaliers de fréquence BCLK JBCLK

Éclairage RGB et diagnostic
Les connecteurs RGB permettent de personnaliser l’éclairage du système, tandis que les indicateurs intégrés facilitent la détection des problèmes lors du montage ou du démarrage.

3 connecteurs Addressable V2 RGB LED JARGB_V2
1 connecteur LED RGB JRGB
4 indicateurs EZ Debug LED
1 indicateur EZ Memory Detection LED

Sécurité et compatibilité TPM 2.0
La carte mère intègre un connecteur dédié aux modules TPM 2.0, facilitant l’ajout de fonctions de sécurité supplémentaires et répondant aux exigences des plateformes actuelles.

1 connecteur TPM
COMPATIBLE AVEC TPM 2.0
Compatible avec Windows® 11 64 bits

Panneau arrière complet et accessible
Le panneau arrière regroupe les principales connexions du système et intègre des boutons dédiés à l’effacement de la configuration CMOS et à la mise à jour du BIOS, simplifiant les opérations de maintenance et de récupération.

Bouton Clear CMOS
Bouton Flash BIOS
Port HDMI™
Port USB Type-C 40 Gb/s
Port USB Type-C 20 Gb/s
Ports USB Type-A 10 Gb/s
Ports USB Type-A 5 Gb/s
Ports USB 2.0
Connecteur réseau 5G LAN
Connecteurs pour antennes Wi-Fi et Bluetooth®
Connecteurs audio

Format ATX
Son format ATX de 243,84 x 304,8 mm offre suffisamment d’espace pour intégrer plusieurs emplacements d’extension, unités de stockage et connexions internes. Il convient aux boîtiers compatibles avec les cartes mères ATX.

Format : ATX
Largeur : 243,84 mm
Hauteur : 304,8 mm
Système d’exploitation compatible : Windows® 11 64 bits
Volume (m ³): 0.0076
