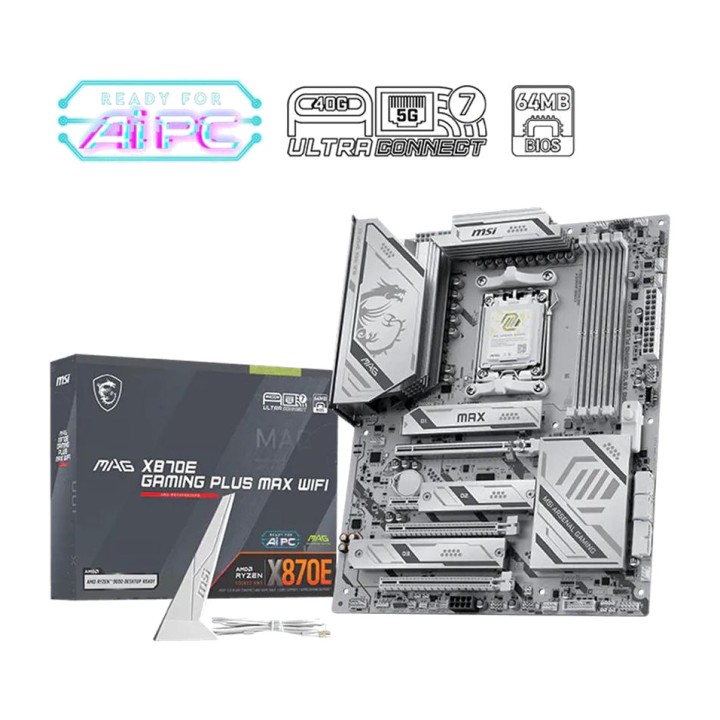

MSI ATX-Mainboard MAG X870E-GAMING PLUS MAX-WIFI AM5 DSP0000041988

Merkmale der MSI MAG X870E GAMING PLUS MAX WIFI
Das MSI MAG X870E GAMING PLUS MAX WIFI ist ein leistungsstarkes ATX-Mainboard für Gaming-PCs, Workstations und Computer, die für zukünftige Erweiterungen ausgelegt sind. Ausgestattet mit dem AMD-X870E-Chipsatz und AM5-Sockel bietet es Kompatibilität mit AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000, schnellem DDR5-Speicher, PCIe-5.0-Konnektivität, M.2-Speicher und Netzwerken der neuesten Generation.
Kompatibel mit AMD-Ryzen™-Prozessoren
Dank AM5-Sockel und AMD-X870E-Chipsatz ermöglicht dieses Mainboard den Aufbau von Systemen mit AMD-Ryzen™-Prozessoren verschiedener Generationen. Die Plattform bietet eine aufrüstbare Basis, die sowohl für Gaming als auch für anspruchsvolle Arbeitslasten ausgelegt ist.

Chipset AMD X870E
Sockel AM5
Kompatibel mit AMD Ryzen™ Prozessoren der Serie 9000
Kompatibel mit AMD Ryzen™ Prozessoren der Serie 8000
Kompatibel mit AMD Ryzen™ Prozessoren der Serie 7000

Hochgeschwindigkeitsspeicher DDR5
Das MSI MAG X870E GAMING PLUS MAX WIFI verfügt über vier DDR5-UDIMM-Steckplätze und unterstützt eine maximale Kapazität von 256 GB. Es ist außerdem mit AMD EXPO™, Speicherübertaktung und Dual-Channel-Konfigurationen kompatibel und ermöglicht so eine höhere Leistung in Spielen und professionellen Anwendungen.

4 Steckplätze DDR5 UDIMM
Maximale Speicherkapazität : 256 GB
DDR5-Geschwindigkeit von 8200 bis 5600 MT/s durch Übertaktung
JEDEC-DDR5-Geschwindigkeit von 5600 bis 4800 MT/s
Kompatibel mit AMD EXPO™
Kompatibel mit Speicherübertaktung
Kompatibel mit AMD POR Speed und JEDEC Speed
Unterstützt Non-ECC-Speicher ohne Pufferung
Dual-Channel-Betrieb
Kompatibel mit CUDIMM nur im Bypass-Modus des Taktgebers
DIMM-Steckplätze mit einseitigen Halteclips

Speicherfrequenzen mit Ryzen ™ 9000
Mit AMD-Ryzen™-9000-Series-Prozessoren unterstützt das Mainboard Speichertaktraten von bis zu 8200+ MT/s, abhängig von der Anzahl der installierten Module, ihrer internen Organisation und der verwendeten Konfiguration.

1DPC 1R: maximale Geschwindigkeit bis zu 8200+ MT/s
1DPC 2R: maximale Geschwindigkeit bis zu 6400+ MT/s
2DPC 1R: maximale Geschwindigkeit von bis zu 6400+ MT/s
2DPC 2R: maximale Geschwindigkeit von bis zu 6000+ MT/s

Die CUDIMM-Kompatibilität, die POR-Startfrequenz und die unterstützten Geschwindigkeiten können je nach Prozessor und Speicherkonfiguration variieren. Bei einigen Prozessoren sind möglicherweise manuelle Anpassungen oder zukünftige BIOS-Updates erforderlich, um die Kompatibilität zu verbessern.
PCIe-5.0-Erweiterung für Grafikkarten
Die Erweiterungssteckplätze ermöglichen die Installation von Grafikkarten und PCIe-Controllern verschiedener Generationen. Der Hauptsteckplatz PCI_E1 ist mit dem Prozessor verbunden und kann mit Prozessoren der Ryzen™ 9000 oder 7000 Series mit PCIe 5.0 x16 betrieben werden.

3 Schlitze PCI-E x16
1 Steckplatz PCI-E x1
PCI_E1: PCIe 5.0 mit bis zu x16 von der CPU
PCI_E2: PCIe 3.0 mit bis zu x1 vom Chipsatz
PCI_E3: PCIe 4.0 mit bis zu x4 vom Chipsatz
PCI_E4: PCIe 3.0 mit bis zu x1 vom Chipsatz

Steckplatzbetrieb PCI_E1
Die verfügbare Bandbreite des Hauptsteckplatzes hängt vom installierten AMD-Ryzen™-Prozessormodell ab. Dadurch lässt sich die Plattform an verschiedene Konfigurationen anpassen – von Hochleistungssystemen bis hin zu Systemen mit Prozessoren mit integrierter Grafik.

PCIe 5.0 x16 mit Prozessoren der Ryzen™ 9000 und 7000 Series
PCIe 4.0 x8 mit Prozessoren der Ryzen™ 8700, 8600 und 8400 Series
PCIe 4.0 x4 mit Prozessoren der Ryzen™ 8500 und 8300 Series

M.2- und SATA-Speicher
Das Mainboard bietet drei M.2-Steckplätze und vier SATA-Anschlüsse mit 6 Gb/s, sodass sich leistungsstarke NVMe-SSDs mit SATA-SSDs oder HDDs kombinieren lassen. Der M.2_1-Steckplatz unterstützt PCIe 5.0 x4 mit bestimmten Prozessoren.

3 Schlitze M.2
4 SATA-6-Gb/s-Anschlüsse
M.2_1: kompatibel mit 2280-Geräten und 2260
M.2_2: kompatibel mit 2280-Geräten und 2260
M.2_3: kompatibel mit 22110-Geräten und 2280
M.2_1: bis zu PCIe 5.0 x4 mit Ryzen™ 9000 und 7000 Series
M.2_1: bis zu PCIe 4.0 x4 mit Ryzen™ 8000 Series
M.2_2: bis zu PCIe 4.0 x4 mit Ryzen™ 9000, 8700, 8600, 8400 und 7000 Series
M.2_3: bis zu PCIe 4.0 x4 mit Ryzen™ 9000, 8700, 8600, 8400 und 7000 Series

Unterstützung von RAID-Konfigurationen
Die Unterstützung von RAID-Konfigurationen für SATA- und M.2-NVMe-Laufwerke ermöglicht es, je nach Systemanforderungen Geschwindigkeit, Redundanz oder eine Kombination aus beidem zu priorisieren.

RAID 0, RAID 1 und RAID 10 für SATA-Geräte
RAID 0, RAID 1 und RAID 5 für M.2-NVMe-Laufwerke
RAID 5 für M.2 NVMe nur mit Prozessoren der Ryzen™ 9000 Series verfügbar

USB-Konnektivität mit bis zu 40 Gb/s
Das MSI MAG X870E GAMING PLUS MAX WIFI bietet eine große Auswahl an USB-Anschlüssen, darunter einen USB Type-C mit 40 Gb/s, Anschlüsse mit 20 Gb/s und 10 Gb/s sowie zusätzliche Anschlüsse für die Gehäusefront.

4 rückseitige USB-2.0-Anschlüsse
6 USB-2.0-Frontanschlüsse über interne Anschlüsse
2 rückseitige USB-Type-A-Anschlüsse mit 5 Gb/s
4 USB-Type-A-Frontanschlüsse mit 5 Gb/s
2 rückseitige USB-Type-A-Anschlüsse mit 10 Gb/s
1 USB-Type-C-Frontanschluss mit 10 Gb/s
1 rückseitiger USB-Type-C-Anschluss mit 20 Gb/s
1 rückseitiger USB-Type-C-Anschluss mit 40 Gb/s

5G-LAN, Wi-Fi 7 und Bluetooth ® 5.4
Die Netzwerkkonnektivität kombiniert 5G-Ethernet, Wi-Fi 7 und Bluetooth® 5.4 und bietet schnelle kabelgebundene und kabellose Verbindungen. Das Wi-Fi-Modul ist im M.2-Key-E-Steckplatz vorinstalliert.

Realtek-Controller ® 8126 5G LAN
Integriertes Wi-Fi 7
Kompatibel mit den Frequenzbändern 2,4 GHz, 5 GHz und 6 GHz
Kanalbandbreite bis zu 320 MHz
Drahtlose Geschwindigkeit von bis zu 5,8 Gb/s
Unterstützt MU-MIMO TX/RX
Unterstützt 802.11 a/b/g/n/ac/ax/be
Bluetooth-kompatibel ® 5.4
Unterstützt MLO und 4KQAM

Die Verfügbarkeit des 6-GHz-Bands hängt von den Vorschriften des jeweiligen Landes ab. Wi-Fi 7 und Bluetooth® 5.4 erfordern Windows® 11 Version 24H2 für vollständige Kompatibilität. Die Bluetooth®-Version kann je nach Hersteller des Wireless-Chipsatzes aktualisiert werden.
HDMI™- und DisplayPort-Videoausgänge über USB-C
Bei der Installation eines Prozessors mit integrierter Grafik unterstützt das Mainboard Videoausgänge mit bis zu 4K über HDMI™ oder DisplayPort am USB4® Type-C-Anschluss.

1 HDMI™-Ausgang
HDMI™ 2.1 TMDS mit einer maximalen Auflösung von 4K bei 60 Hz
1 DisplayPort-Ausgang über USB Type-C
USB4® mit DisplayPort 1.4 und HBR3
Maximale Auflösung von 4K bei 120 Hz über USB Type-C

Videoausgänge sind nur mit Prozessoren verfügbar, die über eine integrierte Grafikeinheit verfügen. Die Grafikspezifikationen können je nach installierter CPU variieren.
7.1-Kanal-High-Definition-Audio
Der Realtek® ALC897-Codec bietet hochauflösenden Klang und unterstützt 7.1-Kanal-Surround-Soundsysteme. Damit eignet er sich für Gaming, Multimedia-Unterhaltung und Kommunikation.

Realtek-Codec ® ALC897
High-Definition-Audio
Unterstützung für 7.1-Kanal-Sound
Audioanschlüsse auf der Rückseite

Interne Anschlüsse und Kühlung
Das Mainboard bietet zahlreiche interne Anschlüsse zur Stromversorgung des Systems, zur Steuerung der Lüfter, zur Installation einer Flüssigkeitskühlung und zur Erweiterung der Beleuchtung. Die acht dedizierten Lüfter- und Pumpenanschlüsse erleichtern die Konfiguration der Systemkühlung.

1 ATX_PWR-Stromanschluss
2 CPU_PWR-Stromanschlüsse
1 8-poliger PCIe-Stromanschluss
1 CPU-Lüfteranschluss
1 PUMP_SYS-Anschluss
6 Systemlüfteranschlüsse
1 kombinierter ARGB- und Lüfteranschluss JAF_1
2 JFP-Frontpanel-Anschlüsse
1 JCI-Anschluss zur Gehäuseöffnungserkennung
1 JAUD-Front-Audioanschluss
1 JDASH-Anschluss für Tuning-Controller
2 JBCLK-BCLK-Frequenzjumper

RGB-Beleuchtung und Diagnose
Über die RGB-Anschlüsse lässt sich die Beleuchtung des Systems individuell anpassen. Die integrierten Anzeigen erleichtern die Fehlererkennung bei der Montage oder beim Start.

3 Addressable-Anschlüsse V2 RGB LED JARGB_V2
1 JRGB-RGB-LED-Anschluss
4 EZ Debug LED-Anzeigen
1 EZ Memory Detection LED-Anzeige

Sicherheit und Kompatibilität TPM 2.0
Das Mainboard verfügt über einen dedizierten Anschluss für TPM-2.0-Module. So lassen sich zusätzliche Sicherheitsfunktionen integrieren und die Anforderungen aktueller Plattformen erfüllen.

1 TPM-Anschluss
KOMPATIBEL MIT TPM 2.0
Kompatibel mit Windows® 11 (64 Bit)

Umfangreiches und gut zugängliches Rückseitenpanel
Das Rückseitenpanel vereint die wichtigsten Anschlüsse des Systems und verfügt über spezielle Tasten zum Löschen der CMOS-Konfiguration und zum Aktualisieren des BIOS. Dies vereinfacht Wartungs- und Wiederherstellungsarbeiten.

Clear-CMOS-Taste
Flash-BIOS-Taste
HDMI™-Anschluss
40-Gb/s-USB-Type-C-Anschluss
20-Gb/s-USB-Type-C-Anschluss
10-Gb/s-USB-Type-A-Anschlüsse
5-Gb/s-USB-Type-A-Anschlüsse
Anschlüsse USB 2.0
Netzwerkanschluss 5G LAN
Anschlüsse für Wi-Fi- und Bluetooth®-Antennen
Audioanschlüsse

ATX-Formfaktor
Der ATX-Formfaktor mit 243,84 x 304,8 mm bietet ausreichend Platz für mehrere Erweiterungssteckplätze, Speicherlaufwerke und interne Anschlüsse und eignet sich für Gehäuse, die mit ATX-Mainboards kompatibel sind.

Format: ATX
Breite: 243,84 mm
Höhe: 304,8 mm
Kompatibles Betriebssystem: 64-Bit-Windows® 11
Volumen (m ³): 0.0076
