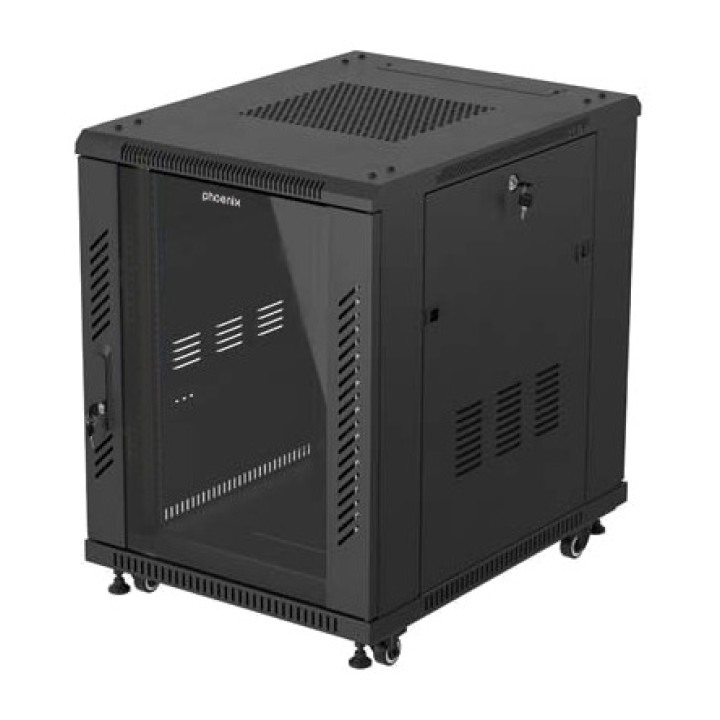

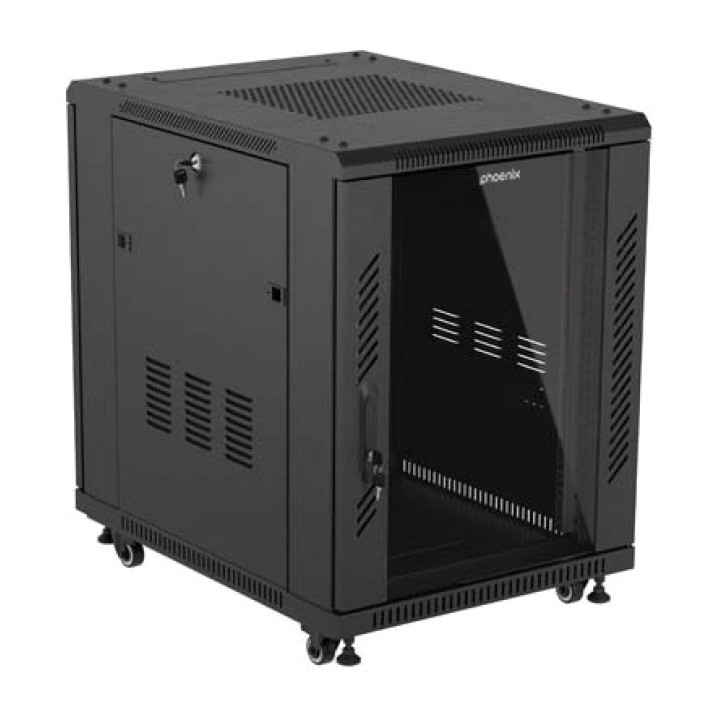

PHOENIX Högdensitets rackskåp för servrar 19 tum 15U 600X800MM DSP0000041222

Egenskaper för Phoeni golvskåp x PHTN215800U 15U 19"
Phoenix PHTN215800U golvskåp kombinerar en kapacitet på 15U med ett djup på 800 mm och erbjuder det utrymme som behövs för att installera bladeservrar, stora SAN/NAS-lagringssystem, core-switchar och säkerhetsenheter som är längre än 600 mm. Den professionella konstruktionen, den medföljande aktiva ventilationen och de många kabelgenomföringarna gör det möjligt att skapa en organiserad och säker nätverksinfrastruktur som är förberedd för utrustning med stort djup.
800 mm djup för utrustning med stor längd
Tack vare djupet på 800 mm och 15 rackenheter ger skåpet plats för enheter som inte kan installeras i konventionella rack med mindre djup. Standardformatet på 19" gör det möjligt att integrera olika kommunikations-, lagrings- och säkerhetsenheter i en och samma konstruktion.

Kapacitet 15U

Standardformat för 19"
Djup på 800 mm
Bredd 600 mm
Höjd chassi enbart (utan tillbehör) 769 mm (76,9 cm) 769 mm (76,9 cm)
Höjd med justerbara fötter M12 ~840 - 842 mm (84,2 cm) 842 mm (84,2 cm)
Höjd hjul fasta / svängbara 848 mm (84,8 cm) 848 mm (84,8 cm)
Inre användbar höjd (15U) 666,75 mm (66,68 cm) 666,75 mm (66,68 cm)
Lämplig för bladeservrar, SAN/NAS-utrustning, kärnswitchar och säkerhetsappliances

Professionell konstruktion med hög hållfasthet
Phoenix PHTN215800U är tillverkad av 2,0 mm kallvalsat SPCC-stål och har en robust konstruktion för professionella installationer. Lastkapaciteten på 800 till 1.000 kg gör det möjligt att placera tung utrustning i skåpet, medan den svarta pulverlackeringen ger skydd och ett enhetligt utseende.

Material: kallvalsat SPCC-stål

Ståltjocklek: 2,0 mm
Maximal bärkapacitet: mellan 800 och 1 000 kg
Pulverlackerad finish
Svart färg
Skyddsnivå IP20

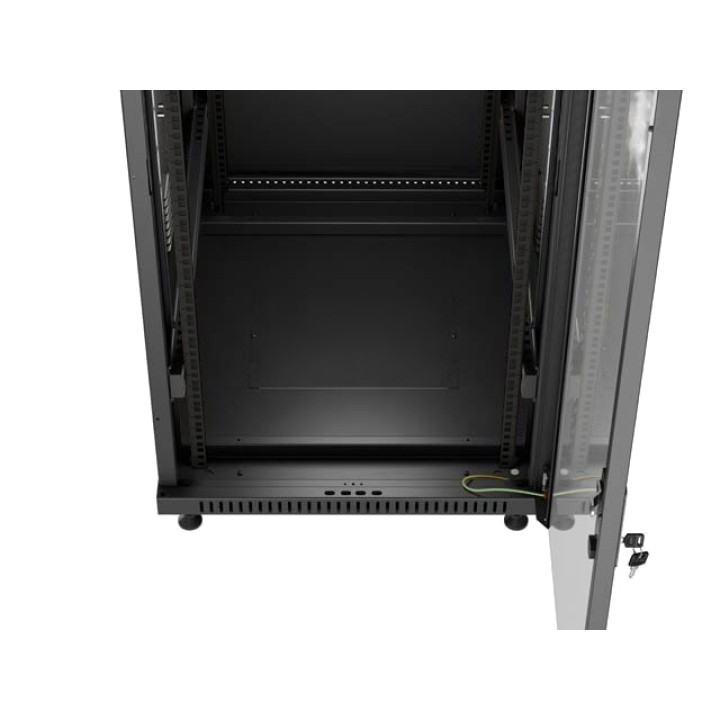

Dubbeldörr för enkel och säker åtkomst

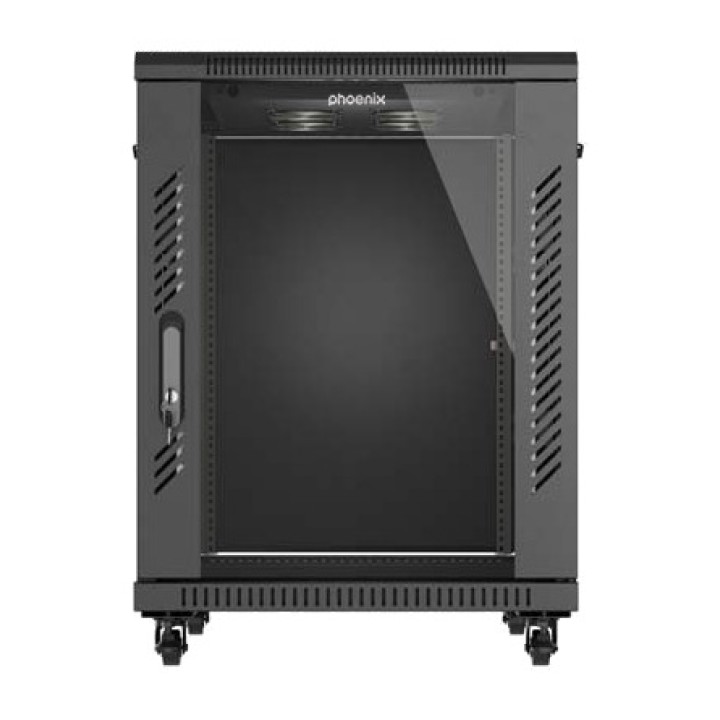

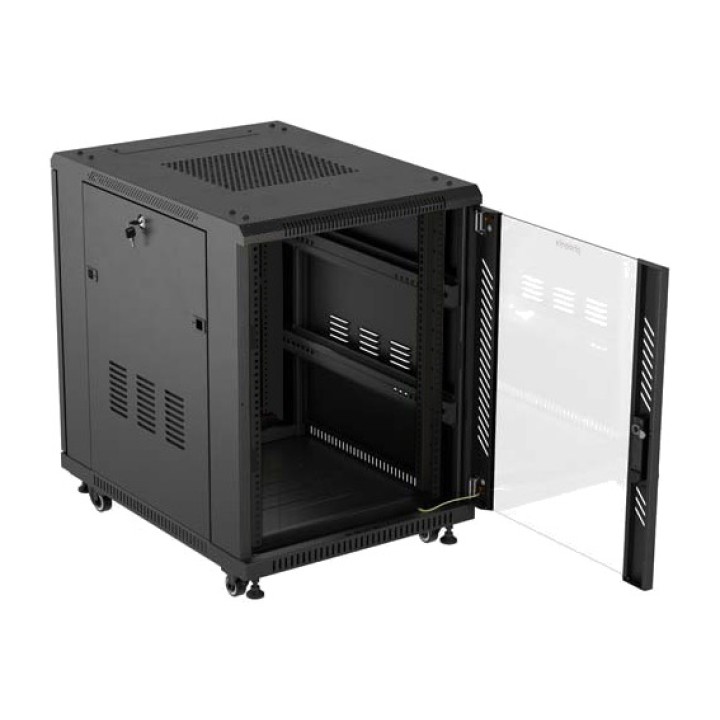

Skåpet har en frontdörr av härdat glas och en bakdörr av stål med dubbelt nät. Båda kan öppnas mer än 180° för att underlätta installation, anslutning och underhåll av utrustningen. De har även fjäderbelastade säkerhetslås som kontrollerar åtkomsten till skåpets insida.

Frontlucka av härdat glas

Bakre ståldörr med dubbelt nät
Öppning över 180° i båda dörrarna
Säkerhetsstängningar med fjäder
Främre och bakre åtkomst till utrustningen

Aktiv ventilation med fyra medföljande fläktar

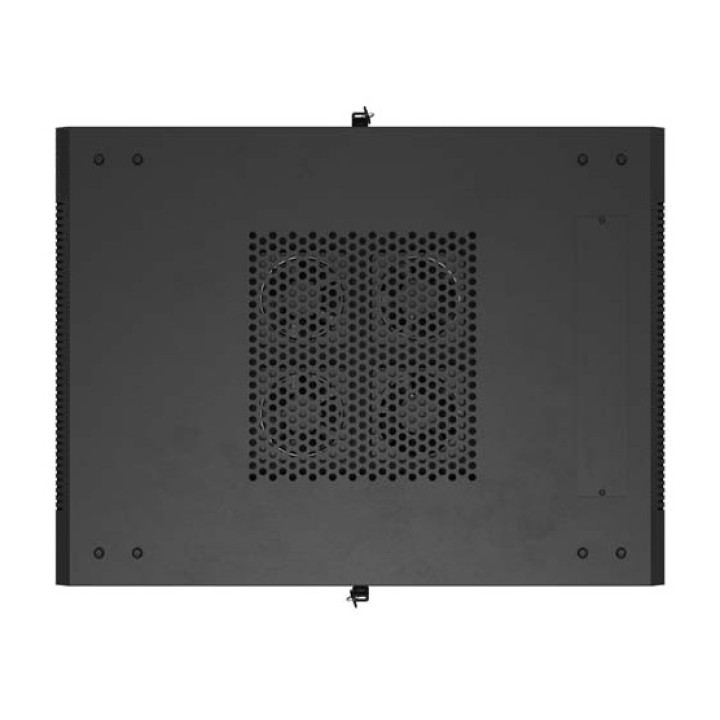

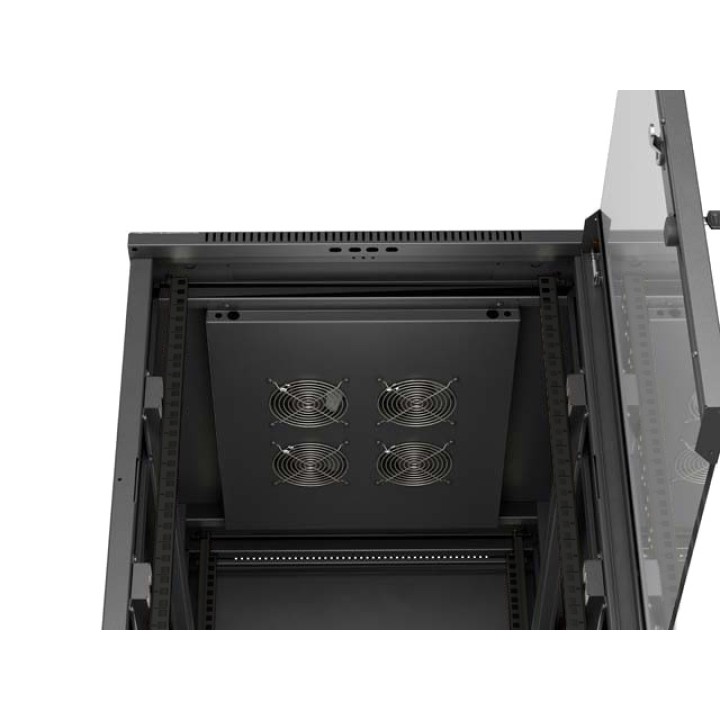

Den övre panelen har fyra fläktar för aktiv reglering av temperaturen inuti skåpet. Denna konfiguration främjar luftcirkulationen och hjälper till att leda bort värme från servrar, lagringssystem, switchar och andra enheter som är i kontinuerlig drift.

4 fläktar ingår

Fläktar monterade i den övre panelen
Aktiv värmehantering
Lämplig för installationer med flera enheter som används samtidigt

Avfallsbara sidpaneler

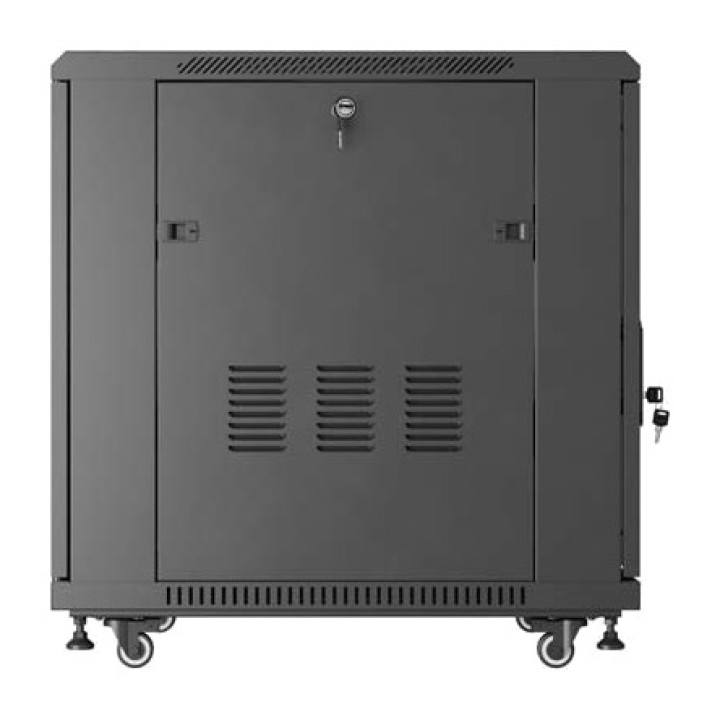

De löstagbara sidopanelerna med lås ger enkel åtkomst till skåpets insida från båda sidor. Denna konfiguration förenklar montering, underhåll och omorganisering av kablaget utan att äventyra säkerheten för den installerade utrustningen.

Avfallsbara sidpaneler

Säkerhetsstängningar på sidorna
Åtkomst från sidan för installation och underhåll
Enklare arbete med utrustning och anslutningar

Flexibel och välordnad kabelhantering
Skåpet har kabelgenomföringar i de övre, nedre och bakre panelerna. De olika placeringarna gör det möjligt att anpassa kabeldragningen in och ut efter varje installations behov och underlättar en välordnad fördelning av el- och nätverksanslutningar.

Kabelingång i den övre panelen

Kabelingång i den nedre panelen
Kabelgenomföring i bakpanelen
Anpassad kabeldragning för nätverk och strömförsörjning

Stabil installation och kontrollerad förflyttning
Phoenix PHTN215800U har fyra M12-justerbara fötter och fyra hjul med broms. Hjulen underlättar förflyttning vid installationen, medan bromsarna och de justerbara fötterna gör det möjligt att nivellera och stabilisera skåpet på dess slutliga plats.

4 justerbara fötter M12

4 hjul med broms
Enklare förflyttning under monteringen
Nivellering och stabilisering på golvet

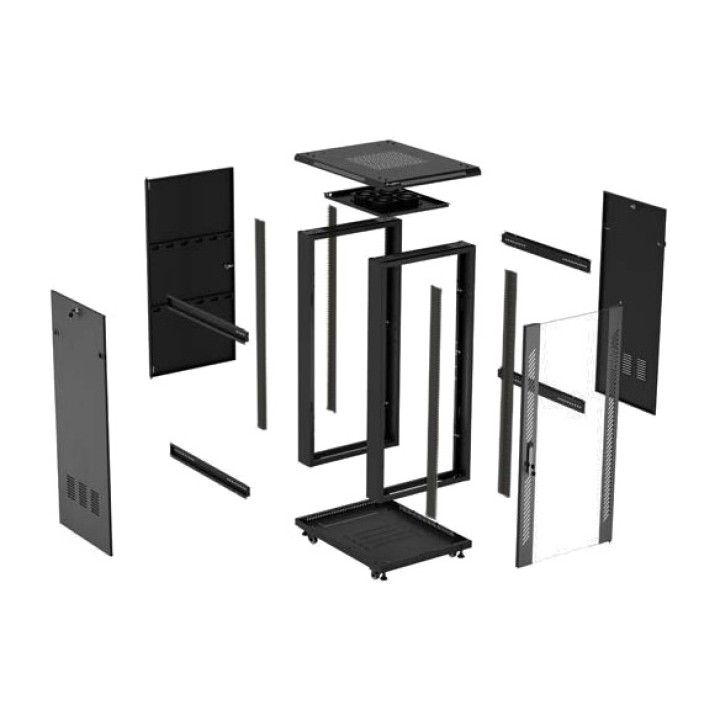

Levereras omonterat med tillbehör inkluderade

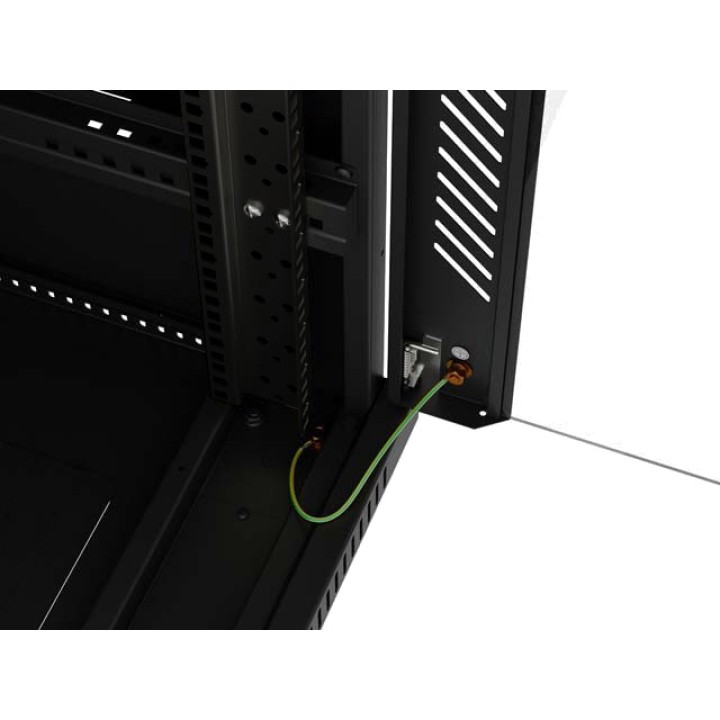

Skåpet levereras omonterat och innehåller de komponenter som behövs för att montera det och förbereda installationen. Jordningskablar för korrekt anslutning av de olika metallpanelerna ingår också.

Stängningar framtill, baktill och på sidorna

4 justerbara fötter M12
4 hjul med broms
4 ventilatorer
40 skruvar M6
Jordkablar

Tekniska specifikationer

Phoenix-referens: PHTN215800U

EAN-kod: 8436626132542
Rackenheter: 15U
Format: standard 19"
Mått för bredd och djup: 600 × 800 mm
Lastkapacitet: mellan 800 och 1 000 kg
Material: kallvalsat SPCC-stål
Materialtjocklek: 2,0 mm
Yta: Pulverlackerad
Skydd: IP20
FÄRG: SVART
Frontdörr: härdat glas, öppnas mer än 180° och har ett fjäderbelastat säkerhetslås
Bakdörr: stål med dubbelt nät, öppnas mer än 180° och har ett fjäderbelastat säkerhetslås
Sidopaneler: löstagbara med lås
Ventilation: 4 fläktar ingår i den övre panelen
Kabelöppningar: övre, nedre och bakre panel
Monteringstyp: golv
Leverans: omonterad
Certifieringar: CE och RoHS

Tillämpliga standarder
Golvskåpet Phoenix PHTN215800U uppfyller de viktigaste standarderna för 19-tums rackskåp och telekommunikationsutrustning.

ANSI/EIA RS-310-D

DIN 41491/DEL 1
DIN 41494/DEL 7
ETSI
IEC 297-2:1982
Volym (m ³): 0.2656
