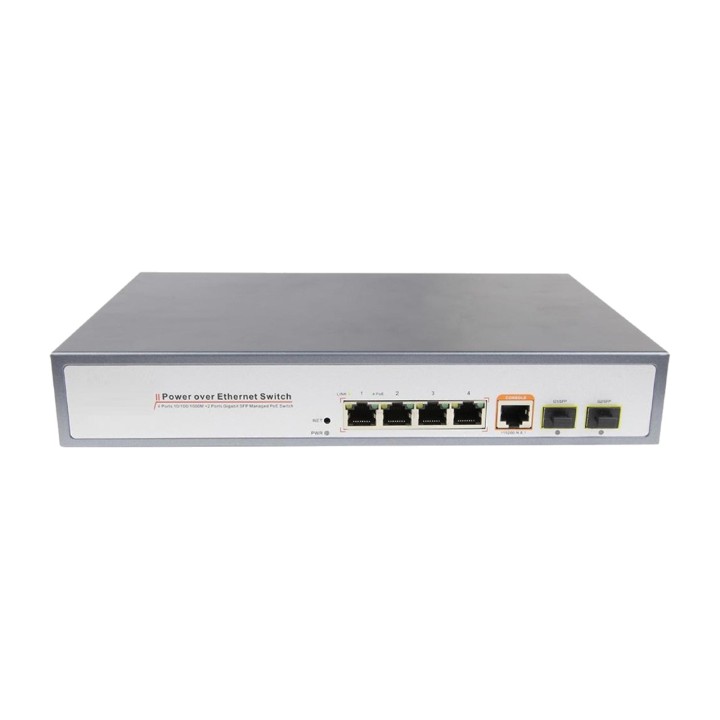

GALGUS Commutateur PoE administrable avec 4 ports Gigabit et 2 SFP G-SW-M4P2S MGS0000009210

MODÈLE: G-SW-M4P4S

Interface

4 ports POE 10/100/1000Base-T (données/alimentation),

2 ports SFP 100/1000Base-X (données)

1 * port console RS232 (115200, N, 8,1)

Port POE

Ports 1–4 compatibles avec PoE @ IEEE802.3af/at

Protocole réseau

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

Norme PoE

IEEE802.3af/en

Fonction du port Ethernet

10/100/1000Base-T, détection automatique, autoadaptation
MDI/MDI-X duplex intégral/semi-duplex

Fonction du port fibre

Interface Gigabit SFP (module fibre non inclus, doit être
commandé séparément ; les options de module comprennent monomode/multimode,
fibre simple/double, LC)

Mode de transfert

Stockage et retransmission (débit filaire intégral)

Capacité de commutation

128 Gbps (non bloquant)

Taux de transfert à 64 octets

11,90 Mpps

Mac

8K

Mémoire tampon

4M

Trames jumbo

9.6K

Transmission sur paire torsadée

10BASE-T : Cat3,4,5 UTP (100 mètres) ,

100BASE-TX : Cat5 ou ultérieur UTP (100 mètres) ,

1000BASE-X : Cat5e ou ultérieur UTP (100 mètres)

Câble optique

Multimode : 850nm 0-550M, monomode : 1310nm 0-40KM,
1550nm 0-120KM.

Broche d’alimentation

Par défaut : 1/2 (+), 3/6 (-),

Puissance MAX./moyenne par port

30 W/15,4 W

Puissance totale/tension d’entrée

65 W (CA 100-240 V)

consommation d'énergie

Veille : <,9W, pleine charge : < ,60W

LED

Voyant d’alimentation : PWR (vert), voyant système :
SYS (vert), voyant réseau : Link (jaune), port fibre
SFP : L/A (vert), voyant POE : PoE (vert),

Source de courant

Alimentation intégrée,

100~240V CA 50-60Hz 1A

Température / humidité de fonctionnement

-20~+55°C, 5%~90% HR sans condensation

Température / humidité de stockage

-40~+75°C, 5%~95% HR sans condensation

Dimension

270*181*44,5mm

Poids net / brut

<,1,5 kg / <,2,0 kg

Méthode d’installation

Type bureau, installation en armoire 19 pouces 1U

Port de protection contre la foudre / niveau de protection

Protection contre la foudre du port : 4KV 8/20us,

Niveau de protection: IP30

CERTIFICATION

CCC, marquage CE, commercial, CE/LVD EN60950, FCC Partie 15 Classe
B, RoHS,

garantie

3 ans, maintenance à vie.
Fonction de série gérée

Interface

Contrôle de flux IEEE802.3x (duplex intégral)

Suppression des tempêtes de diffusion pour le débit du port

prend en charge la limitation de débit du trafic de messages
entrant et hors ligne, avec une taille minimale de paquet
de 64 Kbps.

Réglage de la protection thermique

Configuration de l’économie d’énergie du port Ethernet EEE

Gestion PoE

Limite totale de puissance de l’alimentation PoE

Allocation de la puissance de sortie PoE par port, désactiver /af/at

Configuration de la priorité de sortie PoE pour chaque port

Affichage de l’état de fonctionnement PoE par port

Démarrage du délai de mise sous tension

Programmation des horaires et du fonctionnement PoE

Fonction de couche 3

Prend en charge la fonction de gestion L2 +,

Prise en charge de la gestion IPV4/IPV6

Prend en charge le transfert par routage logiciel de couche 3 (faible trois
niveaux),

Prend en charge la communication entre différents segments de réseau,
différents VLAN

Prend en charge le routage statique/le routage par défaut
Transfert logiciel ARP 128, 1024

VLAN

Prend en charge le VLAN basé sur les ports (4K), IEEE802.1q

Prend en charge les VLAN basés sur le protocole

Prend en charge trois types de configuration de port : access, trunk, hybride
de ports

Prend en charge la configuration QinQ

Agrégation de ports

Prend en charge LACP

Prend en charge l’agrégation statique

Prend en charge jusqu’à 8 groupes d’agrégation, chaque groupe
d’agrégation prend en charge 8 ports.

Arbre couvrant

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Protocole de réseau en anneau industriel

Prend en charge G.8032 (ERPS), prend en charge un maximum de 255 anneaux et
prend en charge 1024 appareils par anneau.

Le temps d'auto-rétablissement du réseau en anneau est inférieur à 20
ms.

Multidiffusion

Prend en charge IGMP Snooping V1/V2 et un maximum de 1024 groupes de multidiffusion.
multidiffusion au maximum.

Prend en charge le mécanisme de départ rapide de l'utilisateur

Prend en charge MLD Snooping V1/V2

Prend en charge les VLAN de multidiffusion


Mise en miroir du trafic bidirectionnel prise en charge sur le port
de base

QoS

QoS des services différenciés

Chaque port prend en charge 8 files d’attente de sortie

Prend en charge le mappage des priorités 802.1p/DSCP

Prend en charge les mécanismes d’ordonnancement des files d’attente (SP, WRR,
SP+WRR)

Marquage/remarquage de l’étiquette de priorité

Filtrage des paquets basé sur des séquences

Prend en charge la redirection basée sur des séquences

Prend en charge la limitation du débit basée sur le flux

ACL

Prend en charge le filtrage des paquets de L2 à L4 ; peut
correspondre aux 80 premiers octets du message, en fournissant
en fonction de l’adresse MAC source, de l’adresse MAC de destination,
de l’adresse IP source, de l’adresse IP de destination, du
type de protocole IP, du port TCP/UDP, de la plage de ports TCP/UDP,
au VLAN et à d’autres définitions ACL.

Prend en charge les ACL basées sur le port et le VLAN

Fonctionnalités de sécurité

Prend en charge la gestion de la classification des utilisateurs et la protection
par mot de passe

Prend en charge l’authentification IEEE802.1X/l’authentification par adresse MAC
centralisée

Prend en charge l’authentification AAA et RADIUS

Prend en charge le nombre de restrictions d’apprentissage
adresses MAC

Prend en charge la mise en trou noir des adresses MAC

Prend en charge SSH 2 pour fournir des mots de passe sécurisés pour la
connexion de l’utilisateur.

Prend en charge SSL pour garantir la sécurité de la transmission
Données

Prend en charge l’isolation des ports

Prend en charge la fonction de limitation du débit des messages ARP

Prend en charge la protection des adresses IP source

Prend en charge la fonction de détection des intrusions ARP

Prend en charge la protection contre les attaques DoS

Prend en charge la suppression des messages de diffusion sur les ports

Prend en charge le mécanisme de sauvegarde des données de l’hôte

Capacités de liaison de ports IP+MAC+VLAN+

DHCP

Prend en charge le client DHCP

Prend en charge l’inspection DHCP

Prise en charge du serveur DHCP

Compatible avec le relais DHCP

Gestion et maintenance

Configuration de la console de support/du modem AUX/de Telnet/SSH2.0
Ligne de commande CLI

Prise en charge de la gestion réseau WEB (HTTPS)

Prend en charge la gestion du téléchargement de fichiers FTP, TFTP, Xmodem,
SFTP

SOUTIEN SNMP V1/V2C/V3

Prend en charge la réduction des liaisons

Prend en charge l’horloge NTP

Prend en charge la journalisation des tâches système

Prend en charge la détection par ping

Prend en charge la détection de l’état des câbles

Prend en charge l’affichage de l’état instantané de l’utilisation du CPU

Prend en charge le protocole LLDP de découverte de la couche liaison

Prend en charge le centre de gestion intelligent NMS
Compatible avec le système de gestion réseau Galgus "Cloud
Manager"

Configuration système requise

Navigateur Web : Mozilla Firefox 2.5 ou version ultérieure, navigateur
Google Chrome V42 ou version ultérieure, Microsoft Internet Explorer10 ou
version ultérieure,

Câble Ethernet Cat5e ou supérieur,

TCP/IP, adaptateur réseau et système d’exploitation réseau (Microsoft
Windows, Linux ou Mac OS X) installé sur chaque ordinateur
du réseau.
Volume (m ³): 0.0052
