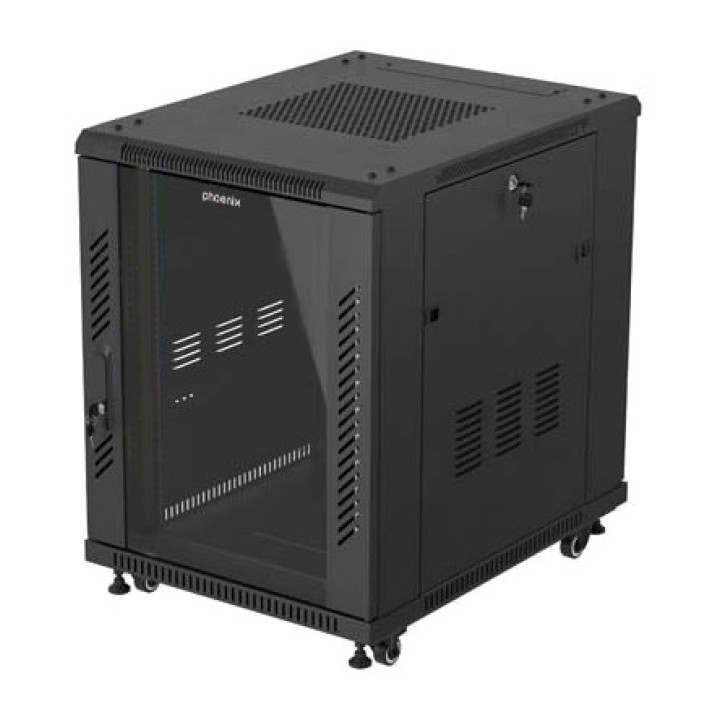

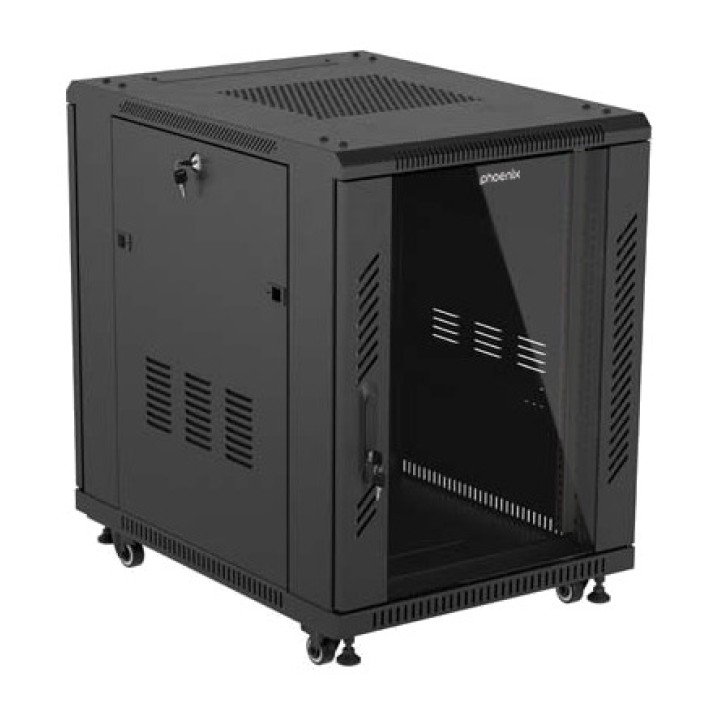

PHOENIX Armoire rack haute densité pour serveur 19 pouces 15U 600X800MM DSP0000041222

Caractéristiques de l’armoire sur pied Phoenix x PHTN215800U 15U 19"
L’armoire au sol Phoenix PHTN215800U associe une capacité de 15U à une profondeur de 800 mm, offrant l’espace nécessaire pour installer des serveurs lames, de grands systèmes de stockage SAN/NAS, des commutateurs de cœur de réseau et des appliances de sécurité de plus de 600 mm de longueur. Sa construction professionnelle, sa ventilation active intégrée et ses multiples accès pour le câblage permettent de créer une infrastructure réseau organisée et sécurisée, adaptée aux équipements de grande profondeur.
Profondeur de 800 mm pour les équipements de grande longueur
Grâce à sa profondeur de 800 mm et à ses 15 unités rack, cette armoire offre de l’espace pour les appareils qui ne peuvent pas être installés dans des racks conventionnels moins profonds. Son format standard de 19" permet d’intégrer différents équipements de communication, de stockage et de sécurité dans une seule structure.

Capacité de 15U

Capacité de charge maximale de 60 kg 19"
Profondeur : 800 mm
Largeur : 600 mm
Hauteur du châssis seul (sans accessoires) 769 mm (76,9 cm) 769 mm (76,9 cm)
Hauteur avec pieds de nivellement M12 ~840 - 842 mm (84,2 cm) 842 mm (84,2 cm)
Hauteur avec roulettes fixes / pivotantes 848 mm (84,8 cm) 848 mm (84,8 cm)
Hauteur intérieure utile (15U) 666,75 mm (66,68 cm) 666,75 mm (66,68 cm)
Convient aux serveurs lames, équipements SAN/NAS, commutateurs de cœur de réseau et appliances de sécurité

Construction professionnelle haute résistance
Le Phoenix PHTN215800U est fabriqué en acier SPCC laminé à froid de 2,0 mm d’épaisseur, offrant une structure robuste pour les installations professionnelles. Sa capacité de charge de 800 à 1.000 kg permet d’accueillir des équipements lourds, tandis que la finition en peinture poudre noire assure une protection et un aspect uniforme.

Matériau : acier SPCC laminé à froid

Épaisseur de l’acier : 2,0 mm
Capacité de charge maximale : entre 800 et 1.000 kg
Finition en peinture poudre
LA COULEUR NOIRE
Degré de protection IP20

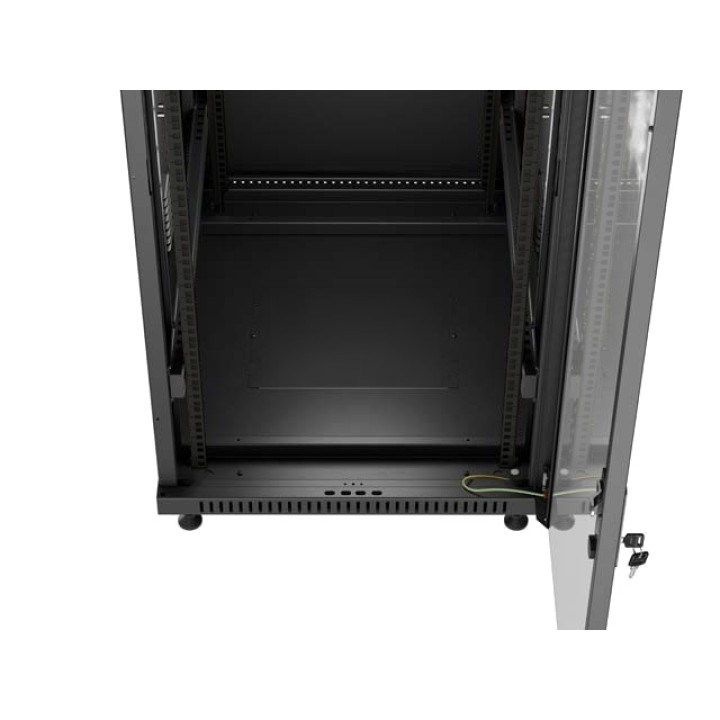

Double porte pour un accès pratique et sécurisé

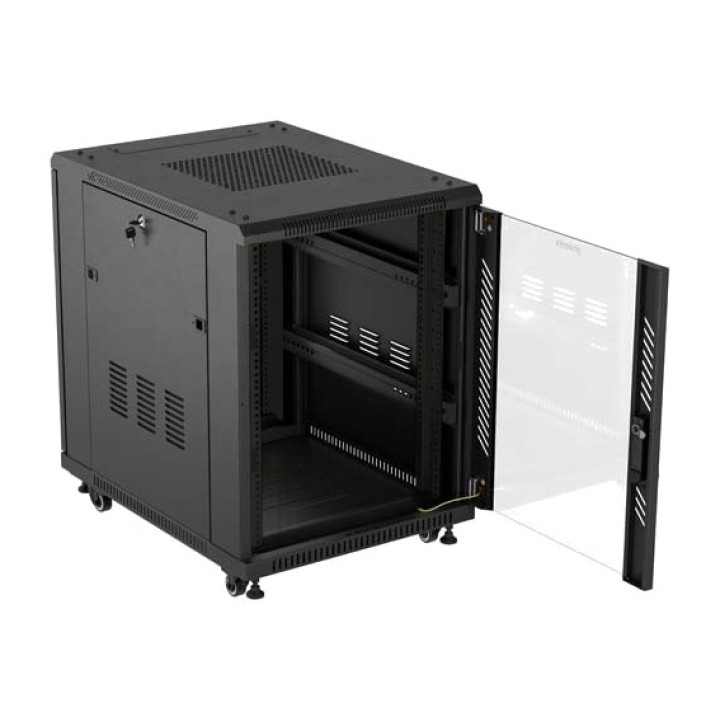

L’armoire est équipée d’une porte avant en verre trempé et d’une porte arrière en acier à double grille. Toutes deux s’ouvrent à plus de 180° pour faciliter l’installation, le raccordement et la maintenance des équipements, et sont dotées de fermetures de sécurité à ressort pour contrôler l’accès à l’intérieur.

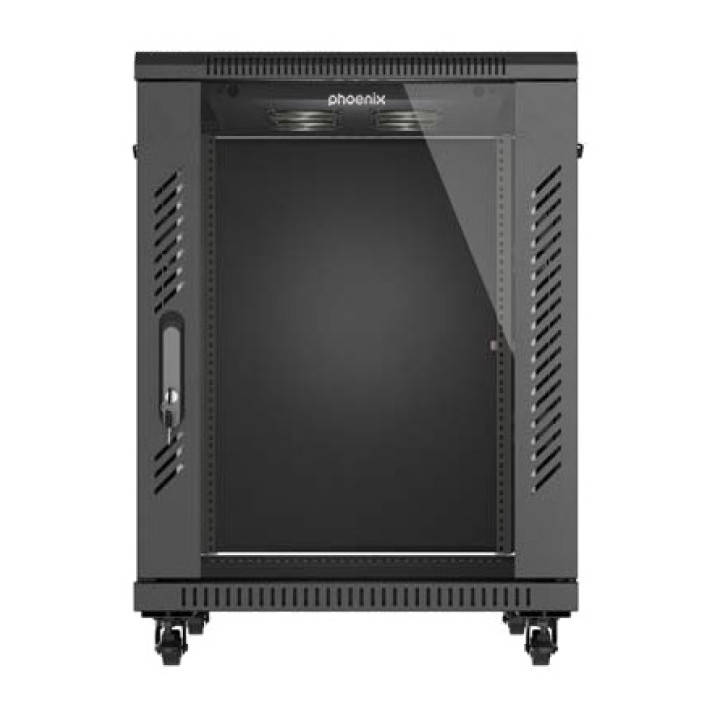

Porte avant en verre trempé

Porte arrière en acier à double grille
Ouverture des deux portes à plus de 180°
Fermetures de sécurité à ressort
Accès frontal et arrière aux équipements

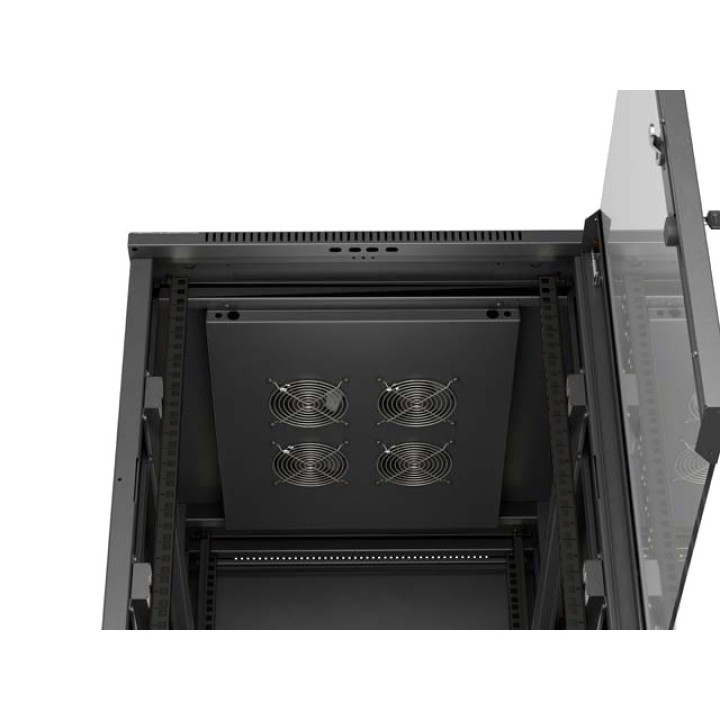

Ventilation active avec quatre ventilateurs inclus

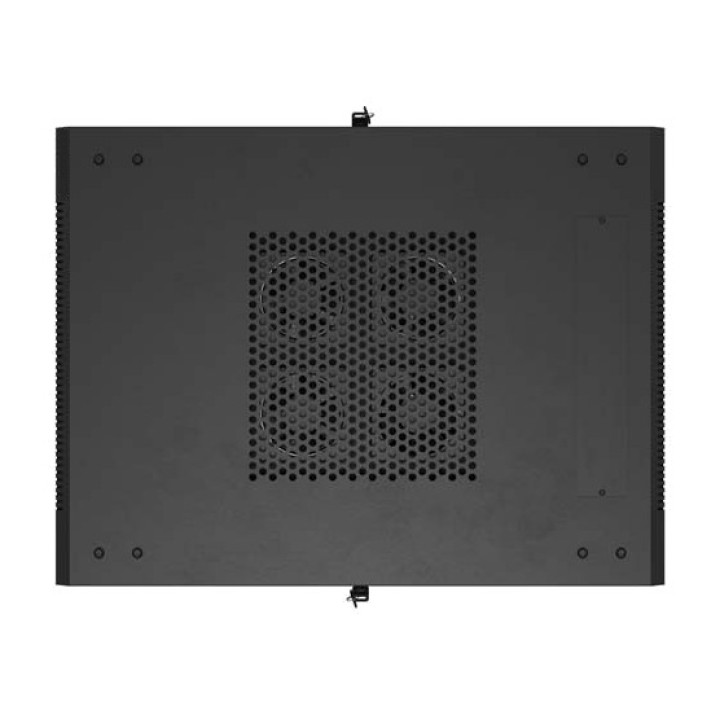

Le panneau supérieur intègre quatre ventilateurs pour gérer activement la température intérieure. Cette configuration favorise la circulation de l’air et contribue à évacuer la chaleur générée par les serveurs, les systèmes de stockage, les commutateurs et les autres appareils fonctionnant en continu.

4 ventilateurs inclus

Ventilateurs installés dans le panneau supérieur
Gestion thermique active
Convient aux installations comportant plusieurs équipements fonctionnant simultanément

Panneaux latéraux amovibles
Les panneaux latéraux amovibles avec serrure permettent d’accéder facilement à l’intérieur des deux côtés. Cette configuration simplifie le montage, la maintenance et la réorganisation du câblage sans compromettre la sécurité des équipements installés.

Panneaux latéraux amovibles

Fermetures latérales de sécurité
Accès latéral pour l’installation et la maintenance
Intervention plus facile sur les équipements et les connexions

Gestion flexible et ordonnée du câblage
L’armoire comporte des orifices de passage des câbles dans les panneaux supérieur, inférieur et arrière. Les différentes positions permettent d’adapter l’entrée et la sortie des câbles aux besoins de chaque installation et facilitent une répartition organisée des connexions électriques et réseau.

Entrée des câbles dans le panneau supérieur

Entrée des câbles dans le panneau inférieur
Entrée des câbles dans le panneau arrière
Répartition adaptable des câbles réseau et d’alimentation

Installation stable et mobilité maîtrisée
Le Phoenix PHTN215800U comprend quatre pieds de nivellement M12 et quatre roulettes avec frein. Les roulettes facilitent le déplacement de l’armoire lors de l’installation, tandis que les freins et les pieds réglables permettent de la mettre à niveau et de la stabiliser à son emplacement définitif.

4 pieds de nivellement M12

4 roulettes avec frein
Déplacement facilité lors du montage
Mise à niveau et stabilisation au sol

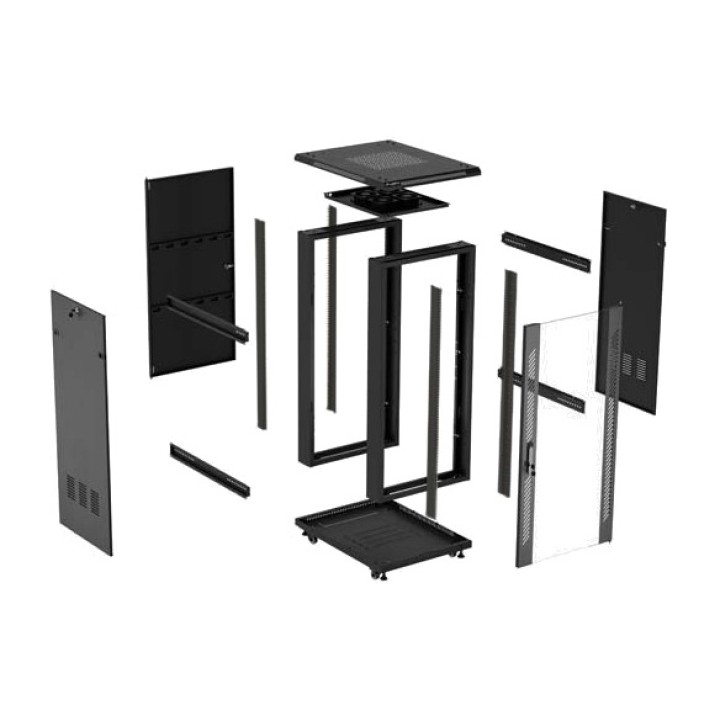

Livré démonté avec accessoires inclus

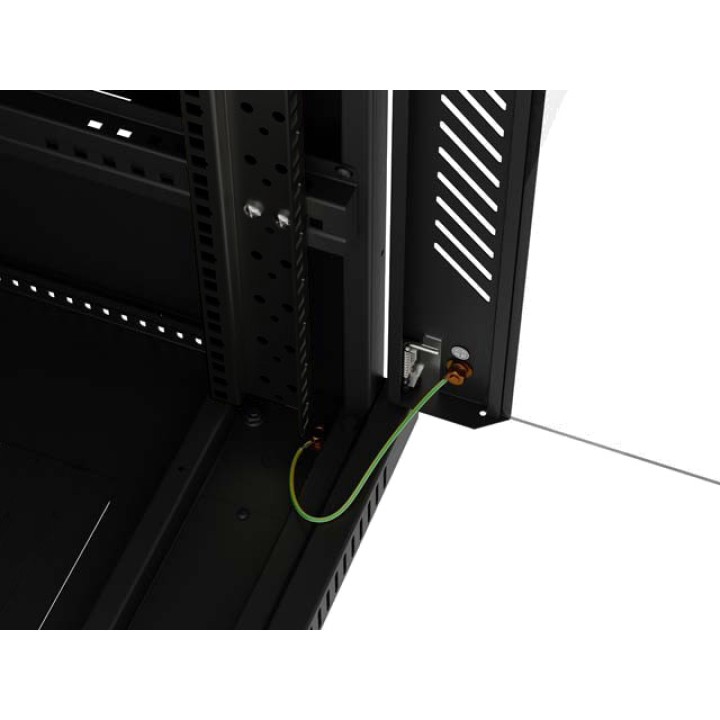

L’armoire est livrée démontée et comprend les composants nécessaires à son montage et à la préparation de l’installation. Elle comprend également des câbles de mise à la terre pour raccorder correctement les différents panneaux métalliques.

Verrous avant, arrière et latéraux

4 pieds de nivellement M12
4 roulettes avec frein
4 ventilateurs
40 vis M6
Câbles de mise à la terre

Spécifications techniques

Référence Phoenix: PHTN215800U

Code EAN: 8436626132542
Unités de rack: 15U
Format : standard 19"
Dimensions de largeur et de profondeur : 600 × 800 mm
Capacité de charge : entre 800 et 1 000 kg
Matériau : acier SPCC laminé à froid
Épaisseur du matériau : 2,0 mm
Finition : peinture en poudre
protection: IP20
COULEUR : NOIR
Porte avant : verre trempé, ouverture à plus de 180° et fermeture de sécurité à ressort
Porte arrière : acier à double maille, ouverture à plus de 180° et fermeture de sécurité à ressort
Panneaux latéraux : amovibles avec verrouillage
Ventilation : 4 ventilateurs inclus dans le panneau supérieur
Passages de câbles : panneaux supérieur, inférieur et arrière
Type de montage : au sol
Présentation : fourni démonté
Certifications : CE et RoHS

Normes applicables
L’armoire au sol Phoenix PHTN215800U est conforme aux principales normes applicables aux armoires rack 19" et aux équipements de télécommunications.

ANSI/EIA RS-310-D

DIN 41491/PARTIE 1
DIN 41494/PARTIE 7
ETSI
IEC 297-2:1982
Volume (m ³): 0.2656
