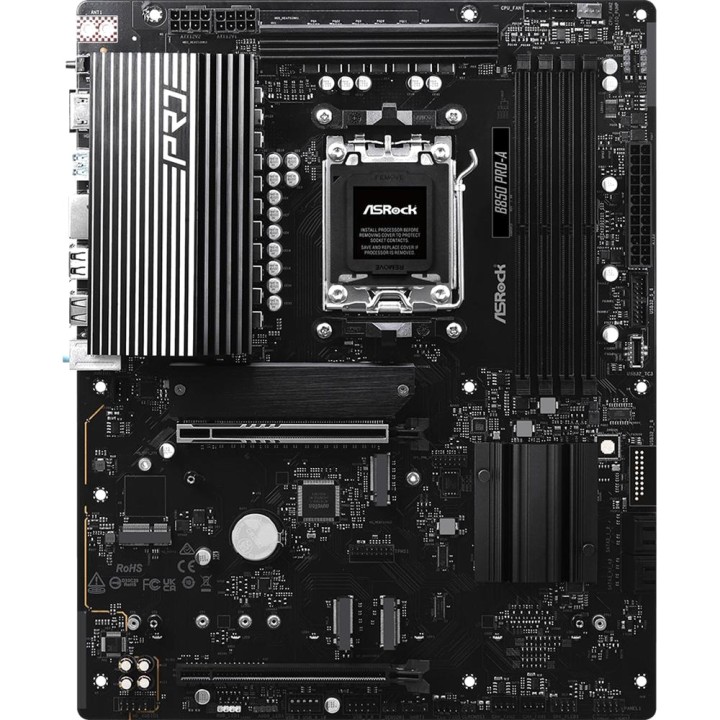

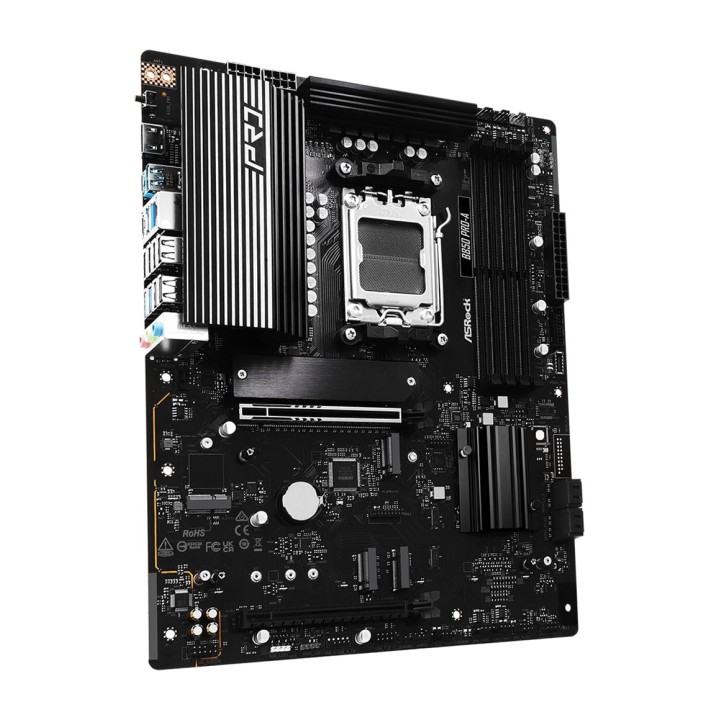

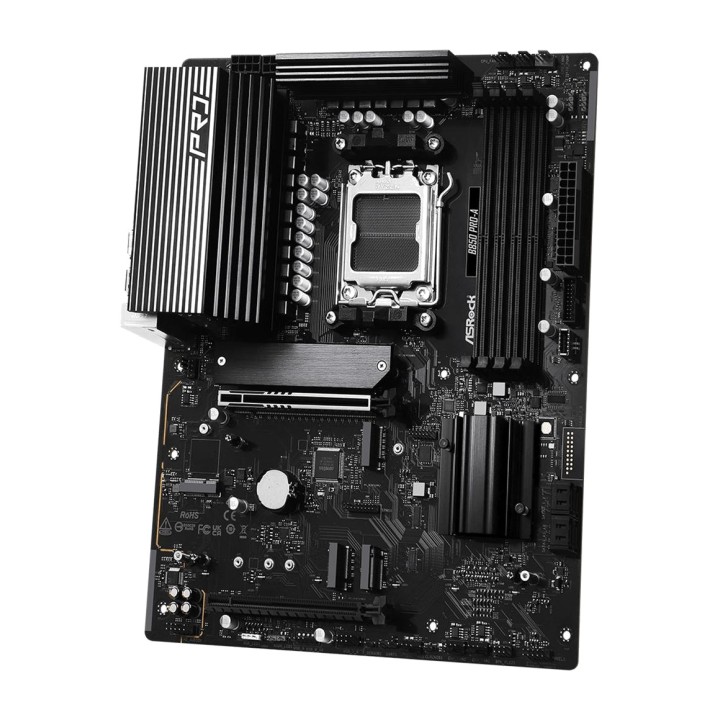

ASROCK Carte mère ATX B850 PRO-A AM5 DSP0000042378

Caractéristiques de l’ASRock B850 Pro-A
L’ASRock B850 Pro-A est une carte mère ATX conçue pour les systèmes équipés de processeurs AMD Ryzen avec socket AM5. Dotée du chipset AMD B850, elle associe la prise en charge de la mémoire DDR5, la connectivité PCIe 5.0, le stockage M.2 haut débit et une configuration d’alimentation robuste, offrant une plateforme adaptée aussi bien aux systèmes du quotidien qu’aux configurations hautes performances.
Compatible avec les processeurs AMD Ryzen AM5
La B850 Pro-A utilise le socket AMD AM5 et est compatible avec les processeurs AMD Ryzen des séries 9000, 8000 et 7000. Les fonctionnalités et les vitesses disponibles sur certains ports PCIe et M.2 peuvent varier selon la famille de processeurs installée.

Culot : AMD AM5
Processeurs compatibles : AMD Ryzen 9000, 8000 et 7000 Series
Chipset : AMD B850
La disponibilité et la vitesse de certains slots dépendent du processeur installé

Alimentation robuste et PCB à 8 couches
Son système d’alimentation à 14+2+1 phases avec Dr.MOS de 80 A pour VCore, SoC et MISC est conçu pour fournir une alimentation stable au processeur. Il comprend également un PCB à 8 couches et deux connecteurs d’alimentation CPU haute densité à 8 broches.

Conception de l’alimentation : 14+2+1 phases
Dr.MOS de 80 A pour VCore + SoC + MISC
PCB à 8 couches
1 connecteur ATX à 24 broches
2 connecteurs d’alimentation 12 V haute densité à 8 broches

Mémoire DDR5 jusqu’à 256 GB
La carte mère est équipée de quatre slots DDR5 DIMM en configuration Dual Channel, pour une capacité maximale de 256 Go. Elle prend en charge les mémoires ECC et non-ECC un-buffered et des fréquences allant jusqu’à 8000+ MT/s par overclocking, ainsi que les profils XMP et AMD EXPO.

Technologie Dual Channel DDR5
4 emplacements DDR5 DIMM
Capacité maximale : 256 GB
Prise en charge de la mémoire DDR5 ECC et non-ECC un-buffered
Vitesse prise en charge : jusqu’à DDR5 8000+ (OC)
Compatible avec les profils XMP et AMD EXPO

PCIe 5.0 pour cartes graphiques
Le slot principal offre une connectivité PCIe 5.0 x16 avec les processeurs Ryzen 9000 et 7000, permettant d’utiliser des cartes d’extension haut débit. La carte mère comprend également un second slot PCIe et un connecteur M.2 Key E destiné aux modules WiFi et Bluetooth.

1 PCIe 5.0 x16 (PCIE1) connecté au processeur
PCIE1 fonctionne en Gen5 x16 avec Ryzen 9000 et 7000
PCIE1 fonctionne en Gen4 x8 avec Ryzen 8000 Phoeni x 1
PCIE1 fonctionne en Gen4 x4 avec Ryzen 8000 Phoeni x 2
1 PCIe 4.0 x16 (PCIE2) fonctionnant jusqu’à x4
1 socket M.2 Key E pour modules WiFi/Bluetooth de type PCIe 2230
Contacts en or de 15 µ dans le slot PCIe principal
Si M2_3 est occupé, PCIE2 est désactivé
Compatible avec les SSD NVMe comme lecteurs de démarrage

Quatre emplacements M.2 et connectivité SATA
Pour le stockage, l’ASRock B850 Pro-A offre quatre emplacements M.2, dont une interface PCIe Gen5 x4 capable d’atteindre une bande passante de 128 Gb/s. Elle dispose également de quatre connecteurs SATA3 6 Gb/s pour les unités de stockage conventionnelles.

1 Blazing M.2 M2_1, Key M, type 2280, PCIe Gen5 x4 jusqu’à 128 Gb/s
1 Hyper M.2 M2_2, Key M, type 2280, PCIe Gen4 x4 jusqu’à 64 Gb/s
1 Hyper M.2 M2_3, Key M, types 2230/2242/2260/2280, PCIe Gen4 x4 jusqu’à 64 Gb/s
1 Ultra M.2 M2_4, Key M, type 2280, PCIe Gen3 x4 jusqu’à 32 Gb/s
2 connecteurs SATA3 6 Gb/s via le chipset
2 connecteurs SATA3 6 Gb/s via le contrôleur ASMedia ASM1061
Compatible avec les SSD NVMe comme lecteurs de démarrage

L’emplacement M2_1 est l’emplacement privilégié pour installer un lecteur M.2. Il fonctionne en Gen5 x4 avec les processeurs Ryzen 9000 et 7000, et en Gen4 x4 avec Ryzen 8000 Phoenix 1 et Phoenix 2. M2_2 fonctionne en Gen4 x4 avec Ryzen 9000, 7000 et 8000 Phoenix 1, et en Gen4 x2 avec Ryzen 8000 Phoenix 2.

Si M2_3 est occupé, PCIE2 est désactivé
Si SATA3_1 ou SATA3_2 sont occupés, M2_4 réduit son fonctionnement à Gen 3 x2

Prise en charge du RAID pour SATA et NVMe
La carte mère permet de créer des configurations RAID avec des lecteurs SATA et des unités de stockage M.2 NVMe, offrant une grande flexibilité pour les configurations axées sur les performances ou la redondance des données.

RAID 0 et RAID 1 pour les périphériques SATA
RAID 0, RAID 1 et RAID 10 pour les périphériques M.2 NVMe

Graphiques intégrés et sortie jusqu’à 4K
Lorsqu’un processeur doté d’une puce graphique intégrée AMD RDNA compatible est utilisé, la carte mère permet de connecter des moniteurs via HDMI 2.1 ou USB-C avec DisplayPort Alt Mode. La sortie HDMI prend en charge des résolutions jusqu’à 4K à 120 Hz.

Compatible avec les graphiques intégrés AMD RDNA, selon le processeur
1 HDMI 2.1 TMDS/FRL 8G
Prise en charge HDR et HDCP 2.3
Résolution HDMI maximale : 4K à 120 Hz
1 USB 3.2 Gen1 Type-C avec DisplayPort 1.4 HBR3
DisplayPort Alt Mode compatible avec DP 1.4a
Résolution maximale via USB-C DisplayPort : 4K à 60 Hz

Réseau 2.5 Gigabit avec contrôleur Dragon
La connectivité réseau est gérée par le contrôleur Dragon RTL8125BG 2.5 GbE, avec des vitesses allant jusqu’à 2500 Mb/s et un logiciel dédié à la gestion de la bande passante et à la définition des priorités selon le type d’utilisation.

LAN Ethernet 2.5 Gigabit
Vitesses : 10/100/1000/2500 Mb/s
Contrôleur Dragon RTL8125BG
Compatible avec Dragon 2.5G LAN Software
Contrôle intelligent et automatique de la bande passante
Interface utilisateur visuelle
Statistiques visuelles de l’utilisation du réseau
Configurations optimisées pour les jeux, la navigation et le streaming
Contrôle personnalisable des priorités

Audio HD 7.1 canaux
Le système audio intégré utilise le codec Realtek ALC897 et fournit un son HD jusqu’à 7.1 canaux pour les configurations multimédias et de divertissement.

Audio HD 7.1 canaux
Codec Realtek ALC897
Connecteurs arrière Line In, Front Speaker et Microphone
Connecteur audio interne du panneau avant

Connectivité USB étendue
La B850 Pro-A offre un large choix de connexions USB, notamment un port USB 3.2 Gen2x2 Type-C en façade pouvant atteindre 20 Gb/s, ainsi que des connexions Type-C et Type-A à l’arrière. Tous les ports USB sont protégés contre les décharges électrostatiques (ESD).

1 USB 3.2 Gen2 Type-C arrière connecté au processeur
1 USB 3.2 Gen1 Type-C arrière connecté au processeur
2 USB 3.2 Gen1 Type-A arrière connectés au processeur
1 USB 3.2 Gen2x2 Type-C en façade connecté au chipset
4 USB 3.2 Gen1 Type-A via le chipset : 2 à l’arrière et 2 en façade
9 USB 2.0 via le chipset : 6 à l’arrière et 3 en façade
Tous les ports USB sont protégés contre les décharges électrostatiques (ESD)

Connecteurs internes pour le refroidissement et l’éclairage
La carte mère dispose de nombreux connecteurs pour ventilateurs, pompes AIO et éclairage, facilitant la configuration de systèmes de refroidissement et d’effets RGB personnalisables. Les connecteurs de ventilateur prennent en charge le contrôle intelligent de la vitesse.

1 connecteur SPI TPM
1 connecteur Power LED et Speaker
1 connecteur RGB LED
3 connecteurs Addressable LED
2 connecteurs CPU Fan à 4 broches avec Smart Fan Speed Control
4 connecteurs Chassis Fan à 4 broches avec Smart Fan Speed Control
1 connecteur AIO Pump Fan à 4 broches avec Smart Fan Speed Control
1 connecteur USB 3.2 Gen1 interne pour 2 ports
2 connecteurs USB 2.0 internes prenant en charge 3 ports
1 connecteur USB Type-C 3.2 Gen2x2 frontal à 20 Gb/s
Le connecteur RGB prend en charge des bandes LED jusqu’à 12 V / 3 A / 36 W
Les connecteurs Addressable LED prennent en charge au total jusqu’à 5 V / 3 A / 15 W

Le connecteur CPU_FAN1 prend en charge jusqu’à 1 A ou 12 W, tandis que CPU_FAN2, CHA_FAN1 à CHA_FAN4 et AIO_PUMP prennent en charge jusqu’à 3 A ou 36 W. Ces derniers détectent automatiquement si un ventilateur à 3 ou 4 broches est utilisé.

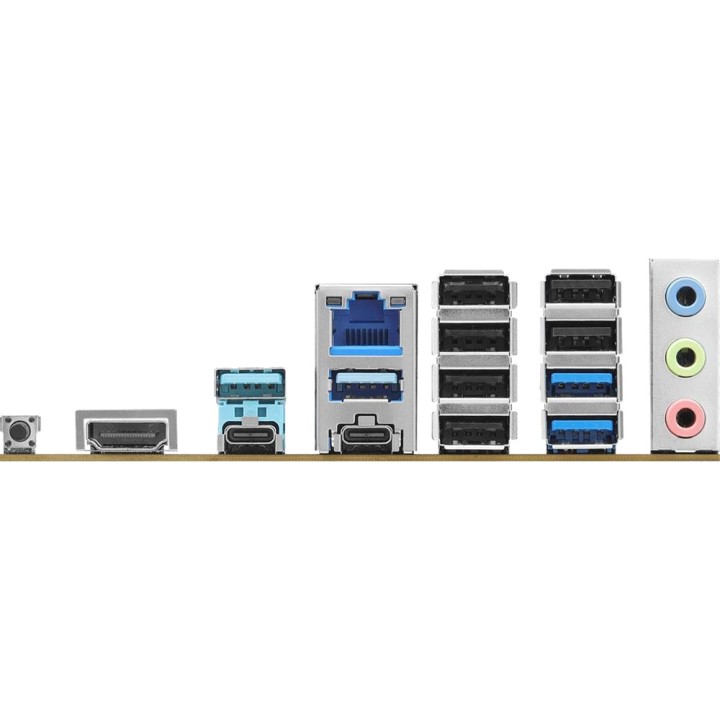

Panneau arrière avec BIOS Flashback
Le panneau d’E/S arrière regroupe les principaux ports de la carte et un bouton BIOS Flashback, conçu pour faciliter la mise à jour ou la récupération du firmware sans avoir à accéder au système d’exploitation.

2 points de montage pour antennes
1 port HDMI
1 USB 3.2 Gen2 Type-C de 10 Gb/s
1 USB 3.2 Gen1 Type-C avec DisplayPort Alt Mode DP 1.4a
4 USB 3.2 Gen1 Type-A
6 USB 2.0
1 port RJ-45 LAN
1 bouton BIOS Flashback
Connecteurs HD Audio : Line In, Front Speaker et Microphone

UEFI et outils ASRock
La carte mère intègre un BIOS AMI UEFI de 256 Mb avec interface graphique et différents outils ASRock destinés à simplifier la configuration du système, la mise à jour des pilotes, la surveillance et la personnalisation.

BIOS AMI UEFI de 256 Mb avec prise en charge de l’interface graphique
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Auto Driver Installer
ASRock Instant Flash
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
Les outils logiciels peuvent être téléchargés via Live Update & APP Shop
ASRock Post Status Checker pour faciliter le diagnostic du système

Format ATX et compatibilité avec Windows
Au format ATX de 30,5 x 24,4 cm, cette carte mère est destinée aux boîtiers compatibles avec cette norme. Elle offre une prise en charge officielle des systèmes d'exploitation Microsoft Windows 64 bits.

Format : ATX
Dimensions : 12,0 x 9,6 pouces
Dimensions : 30,5 x 24,4 cm
PCB à 8 couches
Compatible avec Microsoft Windows 10 64 bits
Compatible avec Microsoft Windows 11 64 bits

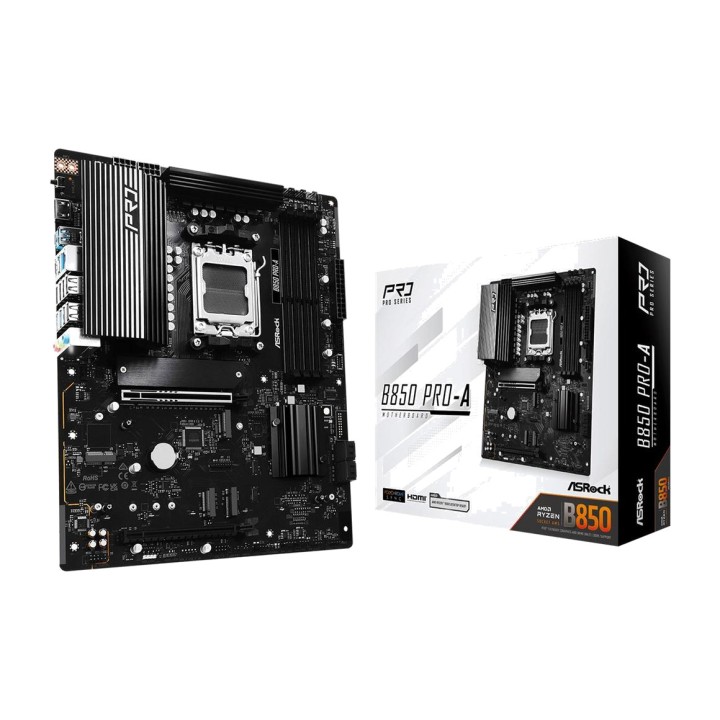

Accessoires inclus et certifications
L'ASRock B850 Pro-A est fournie avec les accessoires essentiels à son installation et à son raccordement, notamment la plaque de protection des ports arrière, des câbles SATA et une vis pour les unités M.2.

1 plaque d’E/S
2 câbles de données SATA
1 vis pour socket M.2
Certifications FCC et CE
Compatible ErP/EuP avec une alimentation compatible ErP/EuP
Volume (m ³): 0.0091
