ASROCK ATX-Mainboard B850 PRO-A AM5 DSP0000042378

Eigenschaften der ASRock B850 Pro-A

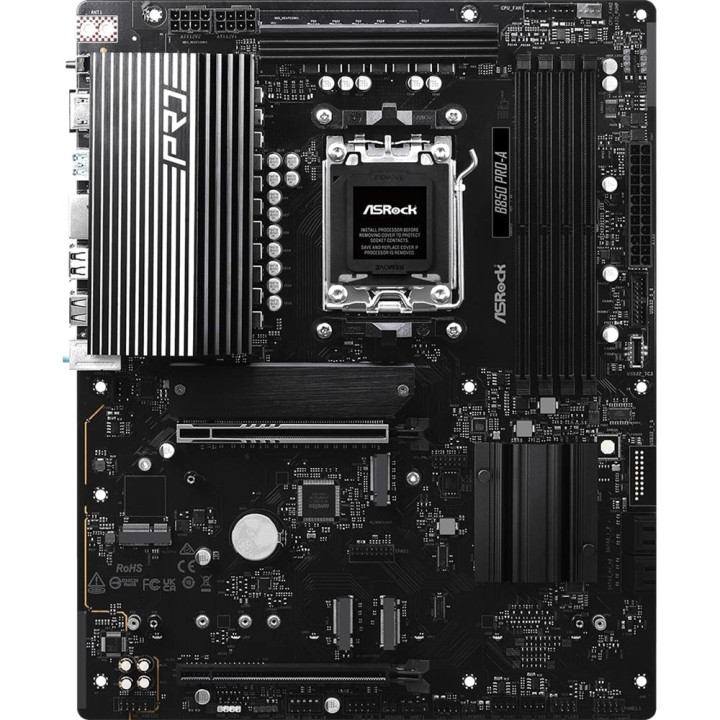

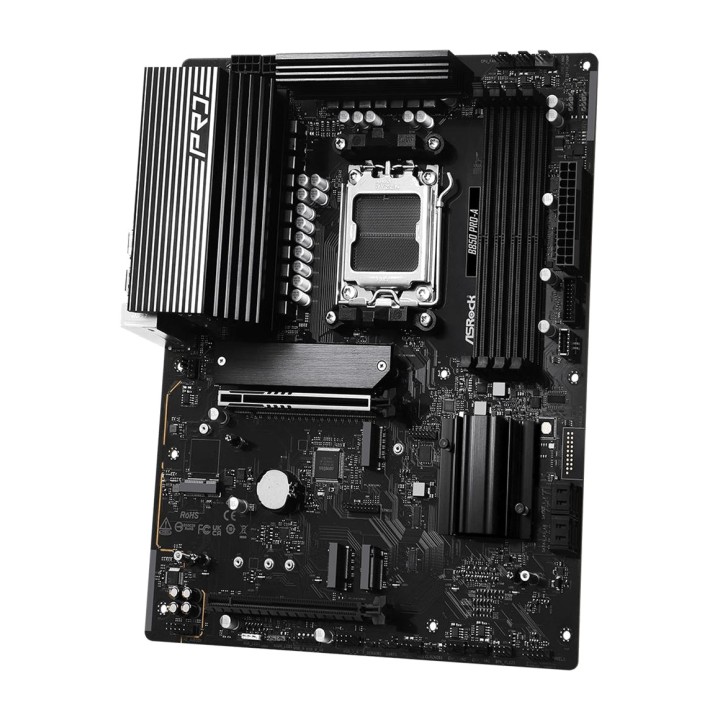

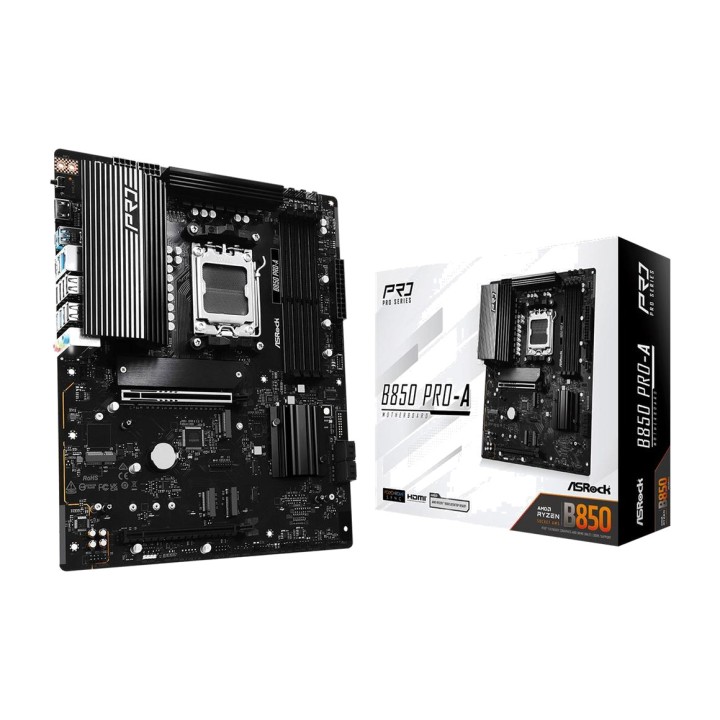

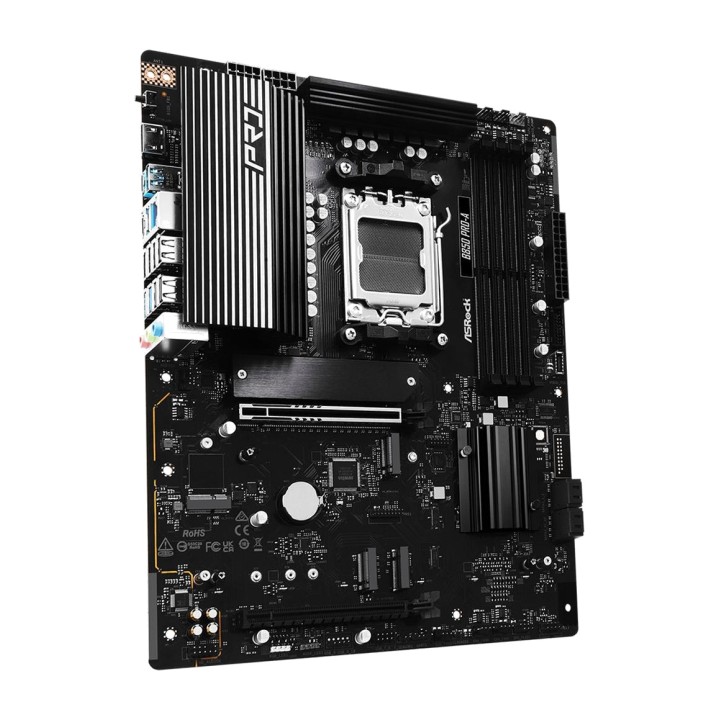

Das ASRock B850 Pro-A ist ein ATX-Mainboard für Systeme mit AMD-Ryzen-Prozessoren und AM5-Sockel. Ausgestattet mit dem AMD-B850-Chipsatz, vereint es Unterstützung für DDR5-Speicher, PCIe-5.0-Konnektivität, schnellen M.2-Speicher und eine robuste Stromversorgung. Damit bietet es eine Plattform für Alltags-PCs ebenso wie für Hochleistungssysteme.
Kompatibel mit AMD Ryzen-Prozessoren AM5
Das B850 Pro-A verwendet den AMD-AM5-Sockel und ist mit AMD-Ryzen-Prozessoren der Serien 9000, 8000 und 7000 kompatibel. Die verfügbaren Funktionen und Geschwindigkeiten bestimmter PCIe- und M.2-Anschlüsse können je nach installierter Prozessorfamilie variieren.

Sockel : AMD AM5
Kompatible Prozessoren: AMD Ryzen 9000, 8000 und 7000 Series
Chipset : AMD B850
Verfügbarkeit und Geschwindigkeit bestimmter Steckplätze hängen von der installierten CPU ab

Robuste Stromversorgung und 8-lagige Leiterplatte
Das 14+2+1-phasige Stromversorgungssystem mit 80-A-Dr.MOS für VCore, SoC und MISC ist auf eine stabile Stromversorgung des Prozessors ausgelegt. Außerdem verfügt es über eine 8-lagige Leiterplatte und zwei hochdichte 8-polige CPU-Stromanschlüsse.

Stromversorgungsdesign: 14+2+1 Phasen
80-A-Dr.MOS für VCore + SoC + MISC
8-lagige Leiterplatte
1 24-poliger ATX-Anschluss
2 hochdichte 8-Pin-12-V-Stromanschlüsse

DDR5-Speicher bis zu 256 GB
Das Mainboard verfügt über vier DDR5-DIMM-Steckplätze in Dual-Channel-Konfiguration mit einer maximalen Kapazität von 256 GB. Es unterstützt ECC- und non-ECC-un-buffered-Speicher sowie Geschwindigkeiten von bis zu 8000+ MT/s per Overclocking und außerdem XMP- und AMD-EXPO-Profile.

Dual-Channel-Technologie DDR5
4 Steckplätze DDR5 DIMM
Maximale Kapazität : 256 GB
Unterstützung für DDR5-ECC- und non-ECC-un-buffered-Speicher
Unterstützte Geschwindigkeit: bis zu DDR5 8000+ (OC)
Kompatibel mit XMP- und AMD-EXPO-Profilen

PCIe 5.0 für Grafikkarten
Der primäre Steckplatz bietet mit Ryzen-9000- und -7000-Prozessoren PCIe-5.0-x16-Konnektivität und ermöglicht so den Einsatz schneller Erweiterungskarten. Das Mainboard verfügt außerdem über einen zweiten PCIe-Steckplatz und einen M.2-Key-E-Anschluss für WiFi- und Bluetooth-Module.

1 PCIe 5.0 x16 (PCIE1), an die CPU angebunden
PCIE1 arbeitet mit Ryzen 9000 mit Gen5 x16 und 7000
PCIE1 arbeitet mit Ryzen 8000 Phoeni mit Gen4 x8 x 1
PCIE1 arbeitet mit Ryzen 8000 Phoeni mit Gen4 x4 x 2
1 PCIe 4.0 x16 (PCIE2), Betrieb mit bis zu x4
1 M.2-Key-E-Sockel für WiFi-/Bluetooth-Module vom Typ PCIe 2230
15-µ-Goldkontakte im primären PCIe-Steckplatz
Wenn M2_3 belegt ist, wird PCIE2 deaktiviert
Kompatibel mit NVMe-SSDs als Startlaufwerk

Vier M.2-Steckplätze und SATA-Konnektivität
Für den Speicher bietet das ASRock B850 Pro-A vier M.2-Steckplätze, darunter eine PCIe Gen5 x4-Schnittstelle mit einer Bandbreite von bis zu 128 Gb/s. Außerdem verfügt es über vier SATA3-Anschlüsse mit 6 Gb/s für herkömmliche Speicherlaufwerke.

1 Blazing M.2 M2_1, Key M, Typ 2280, PCIe Gen5 x4 bis zu 128 Gb/s
1 Hyper M.2 M2_2, Key M, Typ 2280, PCIe Gen4 x4 bis zu 64 Gb/s
1 Hyper M.2 M2_3, Key M, Typen 2230/2242/2260/2280, PCIe Gen4 x4 bis zu 64 Gb/s
1 Ultra M.2 M2_4, Key M, Typ 2280, PCIe Gen3 x4 bis zu 32 Gb/s
2 SATA3-Anschlüsse mit 6 Gb/s über den Chipsatz
2 SATA3-Anschlüsse mit 6 Gb/s über den ASMedia-Controller ASM1061
Kompatibel mit NVMe-SSDs als Startlaufwerk

Der M2_1-Steckplatz ist der bevorzugte Einbauort für ein M.2-Laufwerk. Er arbeitet mit Ryzen 9000- und 7000-Prozessoren mit Gen5 x4 und mit Ryzen 8000 Phoenix 1 und Phoenix 2 mit Gen4 x4. M2_2 arbeitet mit Ryzen 9000, 7000 und 8000 Phoenix 1 mit Gen4 x4 und mit Ryzen 8000 Phoenix 2 mit Gen4 x2.

Wenn M2_3 belegt ist, wird PCIE2 deaktiviert
Wenn SATA3_1 oder SATA3_2 belegt sind, wird der Betrieb von M2_4 auf Gen reduziert 3 x2

RAID-Unterstützung für SATA und NVMe
Das Mainboard ermöglicht RAID-Konfigurationen sowohl mit SATA-Laufwerken als auch mit M.2-NVMe-Speicher und bietet damit Flexibilität für auf Leistung oder Datenredundanz ausgelegte Konfigurationen.

RAID 0 und RAID 1 für SATA-Geräte
RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Geräte

Integrierte Grafik und Ausgabe bis zu 4K
Bei Verwendung eines Prozessors mit kompatibler integrierter AMD RDNA-Grafik können Monitore über HDMI 2.1 oder USB-C mit DisplayPort Alt Mode angeschlossen werden. Der HDMI-Ausgang unterstützt Auflösungen bis zu 4K bei 120 Hz.

Kompatibel mit integrierter AMD RDNA-Grafik, abhängig von der CPU
1 HDMI 2.1 TMDS/FRL 8G
HDR-Unterstützung und HDCP 2.3
Maximale HDMI-Auflösung: 4K bei 120 Hz
1 USB 3.2 Gen1 Type-C mit DisplayPort 1.4 HBR3
DisplayPort Alt Mode kompatibel mit DP 1.4a
Maximale Auflösung über USB-C DisplayPort: 4K bei 60 Hz

2.5-Gigabit-Netzwerk mit Dragon-Controller
Die Netzwerkverbindung wird vom Dragon RTL8125BG 2.5 GbE-Controller verwaltet, mit Geschwindigkeiten von bis zu 2500 Mb/s und spezieller Software zur Bandbreitenverwaltung und Priorisierung je nach Nutzungsart.

2.5-Gigabit-Ethernet-LAN
Geschwindigkeiten: 10/100/1000/2500 Mb/s
Dragon-Controller RTL8125BG
Kompatibel mit Dragon 2.5G LAN Software
Intelligente, automatische Bandbreitensteuerung
Visuelle Benutzeroberfläche
Visuelle Statistiken zur Netzwerknutzung
Optimierte Konfigurationen für Gaming, Surfen und Streaming
Anpassbare Prioritätssteuerung

7.1-Kanal-HD-Audio
Das integrierte Soundsystem verwendet den Realtek ALC897-Codec und bietet HD-Audio mit bis zu 7.1 Kanälen für Multimedia- und Unterhaltungssysteme.

7.1-Kanal-HD-Audio
Realtek-Codec ALC897
Rückseitige Anschlüsse für Line In, Front Speaker und Microphone
Interner Audioanschluss für die Frontblende

Umfangreiche USB-Konnektivität
Die B850 Pro-A bietet eine große Auswahl an USB-Anschlüssen, darunter einen USB 3.2 Gen2x2 Type-C-Anschluss an der Vorderseite mit bis zu 20 Gb/s sowie rückseitige Type-C- und Type-A-Anschlüsse. Alle USB-Anschlüsse verfügen über ESD-Schutz.

1 rückseitiger USB 3.2 Gen2 Type-C-Anschluss, mit der CPU verbunden
1 rückseitiger USB 3.2 Gen1 Type-C-Anschluss, mit der CPU verbunden
2 rückseitige USB 3.2 Gen1 Type-A-Anschlüsse, mit der CPU verbunden
1 frontseitiger USB 3.2 Gen2x2 Type-C-Anschluss, mit dem Chipsatz verbunden
4 USB 3.2 Gen1 Type-A über den Chipsatz: 2 rückseitige und 2 frontseitige
9 USB 2.0 über den Chipsatz: 6 rückseitige und 3 frontseitige
Alle USB-Anschlüsse verfügen über ESD-Schutz

Interne Anschlüsse für Kühlung und Beleuchtung
Das Mainboard bietet zahlreiche Anschlüsse für Lüfter, AIO-Pumpen und Beleuchtung und erleichtert so die Konfiguration von Kühlsystemen und anpassbaren RGB-Effekten. Die Lüfteranschlüsse unterstützen eine intelligente Drehzahlregelung.

1 SPI-TPM-Anschluss
1 Power-LED- und Speaker-Anschluss
1 RGB-LED-Anschluss
3 Addressable-LED-Anschlüsse
2 4-polige CPU-Fan-Anschlüsse mit Smart Fan Speed Control
4 4-polige Chassis-Fan-Anschlüsse mit Smart Fan Speed Control
1 4-poliger AIO-Pump-Fan-Anschluss mit Smart Fan Speed Control
1 interner USB-3.2-Gen1-Anschluss für 2 Ports
2 interne USB-2.0-Anschlüsse mit Unterstützung für 3 Ports
1 Frontanschluss USB Type-C 3.2 Gen2x2 mit 20 Gb/s
Der RGB-Anschluss unterstützt LED-Streifen bis zu 12 V / 3 A / 36 W
Die Addressable-LED-Anschlüsse unterstützen insgesamt bis zu 5 V / 3 A / 15 W

Der CPU_FAN1-Anschluss unterstützt bis zu 1 A oder 12 W, während CPU_FAN2, CHA_FAN1 bis CHA_FAN4 und AIO_PUMP bis zu 3 A oder 36 W unterstützen. Letztere erkennen automatisch, ob ein 3- oder 4-poliger Lüfter verwendet wird.

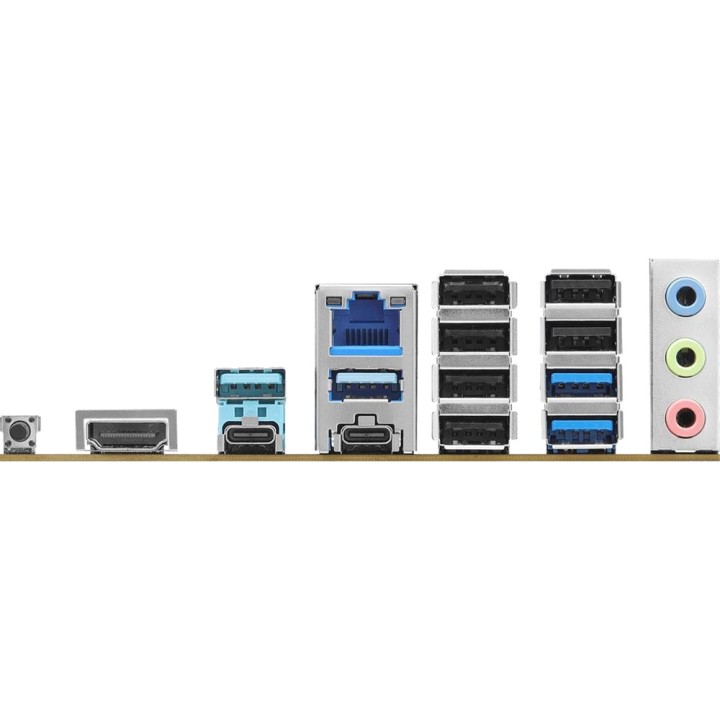

Rückseite mit BIOS Flashback
Das rückseitige I/O-Panel umfasst die wichtigsten Anschlüsse des Boards und eine BIOS-Flashback-Taste, mit der sich die Firmware einfach aktualisieren oder wiederherstellen lässt, ohne auf das Betriebssystem zugreifen zu müssen.

2 Montagepunkte für Antennen
1 HDMI-Anschluss
1 USB 3.2 Gen2 Type-C mit 10 Gb/s
1 USB 3.2 Gen1 Type-C mit DisplayPort Alt Mode DP 1.4a
4 USB 3.2 Gen1 Type-A
6 USB 2.0
1 Anschluss RJ-45 LAN
1 BIOS-Flashback-Taste
HD-Audio-Anschlüsse: Line In, Front Speaker und Microphone

UEFI und ASRock-Tools
Das Mainboard verfügt über ein 256 Mb AMI UEFI BIOS mit grafischer Benutzeroberfläche und verschiedenen ASRock-Tools, die die Systemkonfiguration, Treiberaktualisierung, Überwachung und Anpassung vereinfachen.

256 Mb AMI UEFI-BIOS mit GUI-Unterstützung
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Auto Driver Installer
ASRock Instant Flash
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
Software-Tools können über Live Update & APP Shop heruntergeladen werden
ASRock Post Status Checker zur einfacheren Systemdiagnose

ATX-Formfaktor und Windows-Kompatibilität
Mit einem ATX-Formfaktor von 30,5 x 24,4 cm ist dieses Mainboard für Gehäuse ausgelegt, die mit diesem Standard kompatibel sind. Es bietet offizielle Unterstützung für 64-Bit-Betriebssysteme von Microsoft Windows.

Format: ATX
Abmessungen: 12,0 x 9,6 Zoll
Abmessungen: 30,5 x 24,4 cm
8-lagige Leiterplatte
Kompatibel mit Microsoft Windows 10 (64 Bit)
Kompatibel mit Microsoft Windows 11 (64 Bit)

Mitgeliefertes Zubehör und Zertifizierungen
Das ASRock B850 Pro-A wird mit dem für Montage und Anschluss erforderlichen Zubehör geliefert, darunter die rückseitige I/O-Blende, SATA-Kabel und eine Schraube für M.2-Laufwerke.

1 I/O-Blende
2 SATA-Datenkabel
1 Sockelschraube M.2
FCC- und CE-Zertifizierungen
ErP/EuP-kompatibel bei Verwendung eines ErP/EuP-kompatiblen Netzteils
Volumen (m ³): 0.0091
