ASROCK ATX-Mainboard B850 PRO RS AM5 DSP0000042099

Funktionen des ASRock B850 Pro RS-Mainboards

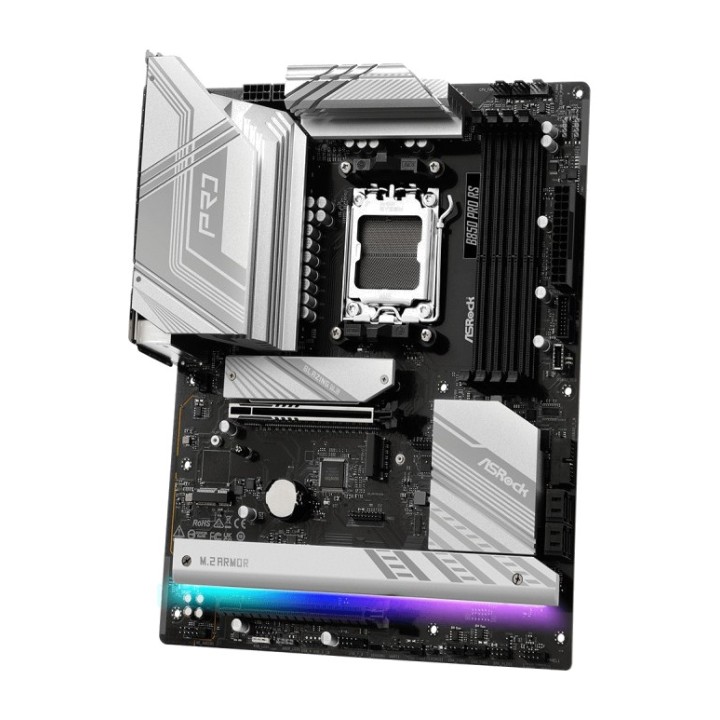

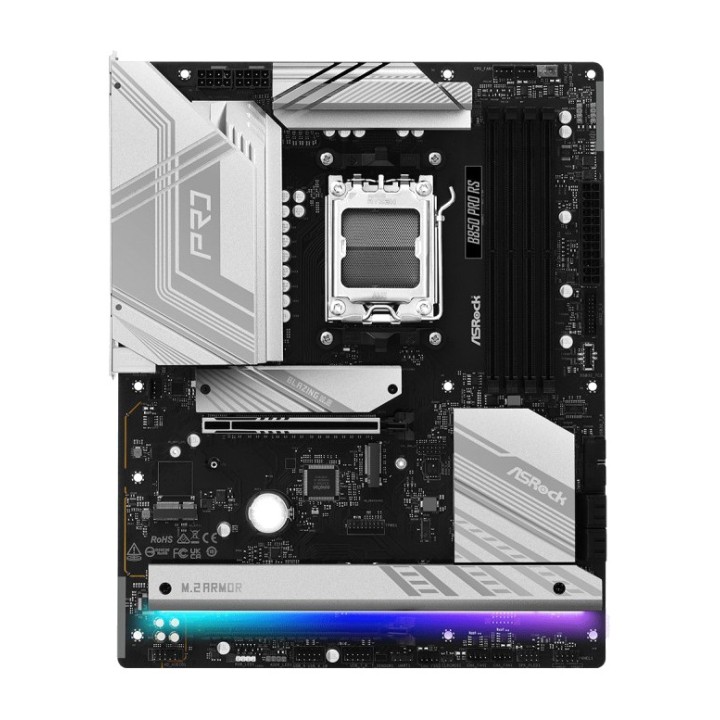

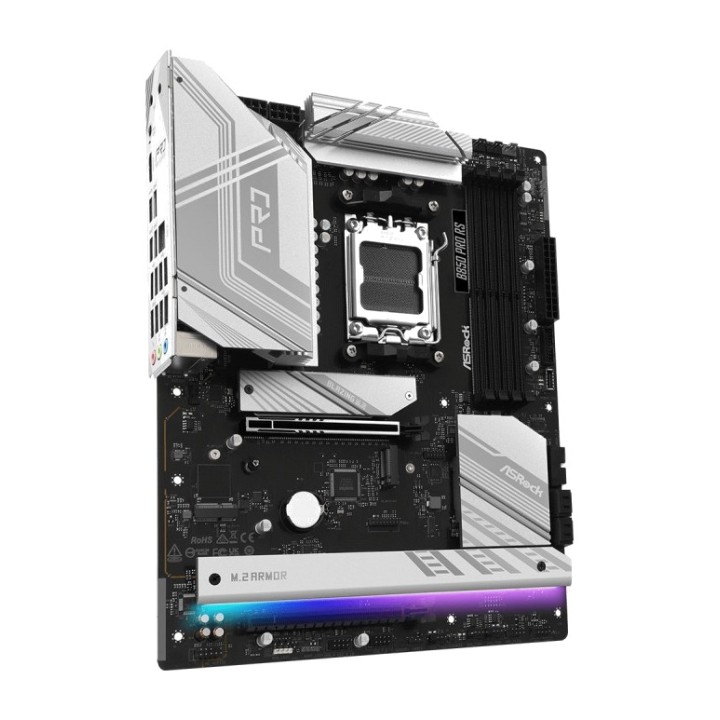

Das ASRock B850 Pro RS ist ein ATX-Mainboard für AMD Ryzen™-Prozessoren mit AM5-Sockel und wurde für moderne Hochleistungssysteme entwickelt. Es kombiniert PCIe-5.0-Kompatibilität, bis zu 256 GB DDR5-Speicher, 2.5-Gigabit-Netzwerk und vier M.2-Steckplätze und bietet eine ausgewogene Plattform für Gaming, Produktivität, Content-Erstellung und anspruchsvolle Konfigurationen.
Kompatibilität mit AMD Ryzen™-Prozessoren und Chipsatz B850
Dieses Mainboard mit AMD B850-Chipsatz ist mit AMD Ryzen™-Prozessoren der Serien 9000, 8000 und 7000 kompatibel. Der AM5-Sockel ermöglicht eine moderne Plattform mit umfangreichen Erweiterungsmöglichkeiten. Die Funktion bestimmter PCIe- und M.2-Steckplätze kann jedoch je nach installiertem Prozessor variieren.

Sockel AMD AM5
Kompatibel mit AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000
Chipset AMD B850
Kompatibilität mit NVMe-Laufwerken als Bootlaufwerke

Stabile Stromversorgung für Hochleistungssysteme
Das 14+2+1-phasige Stromversorgungsdesign mit 80-A-Dr.MOS gewährleistet eine stabile Stromversorgung für Prozessor, SoC und andere wichtige Komponenten. Die vergrößerte Kühlkörperabdeckung hilft, die Temperatur des Stromversorgungsbereichs bei hoher Belastung zu kontrollieren.

14+2+1-Phasen-Stromversorgungsdesign
80-A-Dr.MOS für VCore, SOC und MISC
Größere Kühlkörperabdeckung
24-poliger ATX-Anschluss
2 hochdichte 8-polige 12-V-Stromanschlüsse
8-lagige Leiterplatte

DDR5-Speicher bis zu 256 GB
Das ASRock B850 Pro RS verfügt über vier Dual-Channel-DDR5-DIMM-Steckplätze mit einer maximalen Kapazität von 256 GB. Es unterstützt gepufferte und ungepufferte ECC- und Non-ECC-Module sowie XMP- und AMD-EXPO-Profile zur einfachen Konfiguration leistungsstarker Speichermodule.

DDR5-Dual-Channel-Speichertechnologie
4 Steckplätze DIMM DDR5
Frequenzen von bis zu 8000+ MHz durch Übertaktung
Maximale Kapazität von 256 GB
Kompatibel mit gepuffertem und ungepuffertem ECC- und Non-ECC-Speicher
Unterstützung für Intel XMP- und AMD EXPO-Profile

PCIe 5.0 für Grafikkarten
Der primäre PCIe-Steckplatz ist für den Betrieb von PCIe 5.0-Grafikkarten mit kompatiblen Prozessoren ausgelegt. Außerdem verfügt der primäre Steckplatz über 15 µ Goldkontakte, um die Zuverlässigkeit der Verbindung zu verbessern.

1 PCIe-Steckplatz 5.0 x16, PCIE1
Gen5-x16-Betrieb mit Prozessoren der Ryzen™-9000-Serie und 7000
Gen4-x8-Betrieb mit Ryzen™ 8000 Phoeni-Prozessoren x 1
Gen4-x4-Betrieb mit Ryzen™ 8000 Phoeni-Prozessoren x 2
1 PCIe-4.0-x16-Steckplatz, PCIE2, mit elektrischer Anbindung x4
15-µ-Goldkontakte im primären PCIe-Steckplatz
Der PCIE2-Steckplatz wird deaktiviert, wenn M2_3 belegt ist

Vier M.2-Steckplätze und SATA-Speicher
Das Speichersystem bietet vier M.2-Steckplätze für NVMe-Laufwerke, darunter eine PCIe-5.0-x4-Verbindung mit bis zu 128 Gb/s. Außerdem verfügt es über vier SATA3-Anschlüsse für SSDs und herkömmliche Festplatten.

1 Blazing M.2 M2_1, Typ 2280, PCIe Gen5 x4, bis zu 128 Gb/s
1 Hyper M.2 M2_2, Typ 2280, PCIe Gen4 x4, bis zu 64 Gb/s
1 Hyper M.2 M2_3 für die Formate 2230, 2242, 2260 und 2280, PCIe Gen4 x4, bis zu 64 Gb/s
1 Ultra M.2 M2_4, Typ 2280, PCIe Gen3 x4, bis zu 32 Gb/s
2 SATA3-Anschlüsse mit 6 Gb/s, vom Chipsatz verwaltet
2 SATA3-Anschlüsse mit 6 Gb/s über den ASMedia-Controller ASM1061
Kompatibilität mit NVMe-Laufwerken als Bootlaufwerke

Der M2_1-Steckplatz hat bei der Installation von M.2-Laufwerken Vorrang. Er arbeitet mit Ryzen™ Prozessoren der Serien 9000 und 7000 im Gen5 x4-Modus und mit Ryzen™ 8000 Phoenix 1- und Phoenix 2-Prozessoren im Gen4 x4-Modus.

M2_2 arbeitet mit Ryzen™ 9000-Prozessoren im Gen4 x4-Modus und 7000
M2_2 arbeitet mit Ryzen™ 8000 Phoeni im Gen4 x4-Modus x 1
M2_2 arbeitet mit Ryzen™ 8000 Phoeni im Gen4 x2-Modus x 2
Bei Verwendung von M2_3 wird der Steckplatz deaktiviert PCIE2
Wenn SATA3_1 oder SATA3_2 belegt sind, wird der Betrieb von M2_4 auf Gen reduziert 3 x2

Unterstützung von RAID-Konfigurationen
Das Mainboard unterstützt RAID-Konfigurationen für SATA- und M.2-NVMe-Laufwerke und ermöglicht so die Kombination mehrerer Laufwerke zur Verbesserung der Leistung oder Datenredundanz.

RAID 0 und RAID 1 für SATA-Geräte
RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Laufwerke

2,5-Gigabit-Netzwerkverbindung
Der Dragon RTL8125BG 2,5-Gigabit-Controller bietet Netzwerkgeschwindigkeiten von bis zu 2500 Mb/s. Mit der Dragon-Software lassen sich Prioritäten verwalten, die Bandbreite steuern und optimierte Einstellungen für Gaming, Surfen und Streaming anwenden.

10/100/1000/2500-Mb/s-Ethernet-Netzwerk
Dragon-Controller RTL8125BG
Intelligente, automatische Bandbreitensteuerung
Visuelle Benutzeroberfläche zur Anzeige der Netzwerknutzung
Optimierte Profile für Gaming, Surfen und Streaming
Individuelle Prioritätssteuerung

HDMI- und DisplayPort-Videoausgänge über USB-C
Prozessoren mit integrierter AMD RDNA™-Grafik können die HDMI 2.1- und DisplayPort-Videoausgänge über USB-C nutzen. So lassen sich hochauflösende Monitore ohne dedizierte Grafikkarte anschließen, sofern die installierte CPU kompatible Grafik unterstützt.

Integrierte AMD RDNA™-Grafik, abhängig vom Prozessor
1 HDMI 2.1 TMDS/FRL-Ausgang, kompatibel mit 8G
HDR-Unterstützung und HDCP 2.3
Maximale Auflösung über HDMI: 4K bei 120 Hz
1 USB 3.2 Gen1 Type-C mit DisplayPort Alternate Mode
Unterstützung für DisplayPort 1.4 HBR3 und DP 1.4a
Maximale Auflösung über USB-C: 4K bei 60 Hz

7.1-Kanal-HD-Audio mit Nahimic
Der Realtek ALC897-Codec bietet 7.1-Kanal-HD-Audio für Gaming, Multimedia-Inhalte und Kommunikation. Die Nahimic Audio-Technologie ergänzt das System um Optionen zur Klangverarbeitung und -optimierung.

7.1-Kanal-HD-Audio
Realtek-Codec ALC897
Nahimic Audio-Technologie
Rückseitige Anschlüsse für Line-In, Frontlautsprecher und Mikrofon
Interner Audioanschluss für das Frontpanel

Umfangreiche USB-Konnektivität
Das ASRock B850 Pro RS bietet eine umfassende Auswahl an USB-Anschlüssen auf der Rückseite und über interne Header. Besonders hervorzuheben ist der frontseitige USB 3.2 Gen2x2 Type-C-Anschluss mit bis zu 20 Gb/s, der für kompatible Gehäuse und Hochgeschwindigkeitsgeräte vorgesehen ist.

1 rückseitiger USB 3.2 Gen2 Type-C-Anschluss mit bis zu 10 Gb/s
1 rückseitiger USB 3.2 Gen1 Type-C-Anschluss mit DisplayPort Alternate Mode
4 rückseitige USB 3.2 Gen1 Type-A-Anschlüsse
6 rückseitige USB 2.0-Anschlüsse
1 Front-Header USB 3.2 Gen2x2 Type-C mit bis zu 20 Gb/s
2 USB 3.2 Gen1-Header für bis zu 4 Frontanschlüsse
2 USB 2.0-Header für bis zu 4 Frontanschlüsse
ESD-Schutz an allen USB-Anschlüssen

Smart Fan-Kühlung und -Steuerung
Das Mainboard verfügt über sieben Anschlüsse für Lüfter und Flüssigkeitskühlung, alle mit Smart Fan-Steuerung. Die Anschlüsse für Gehäuse, sekundäre CPU und AIO-Pumpe erkennen automatisch Lüfter mit drei oder vier Pins.

2 4-polige Prozessorlüfteranschlüsse
4 4-polige Gehäuselüfteranschlüsse
1 4-poliger AIO-Pumpenanschluss
Smart-Fan-Drehzahlsteuerung
CPU_FAN1 unterstützt bis zu 1 A und 12 W
CPU_FAN2, CHA_FAN1 bis CHA_FAN4 und AIO_PUMP unterstützen bis zu 3 A und 36 W
Automatische Erkennung von 3- und 4-poligen Lüftern an kompatiblen Anschlüssen

RGB-Beleuchtung und Anpassung
Über die integrierten Anschlüsse können herkömmliche und adressierbare RGB-LED-Streifen angeschlossen werden. Mit ASRock Polychrome SYNC lässt sich die Beleuchtung kompatibler Komponenten koordinieren.

1 12-V-RGB-LED-Header, bis zu 3 A
Maximale Leistung von 36 W für RGB-Streifen
3 5-V-Header für adressierbare LEDs, bis zu 3 A
Maximale Leistung von 15 W für adressierbare LED-Streifen
Kompatibel mit ASRock Polychrome SYNC

UEFI-BIOS und Aktualisierungstools
Das AMI-UEFI-BIOS mit 256 Mb und grafischer Benutzeroberfläche erleichtert die Systemkonfiguration. Mit der BIOS-Flashback-Taste lässt sich das BIOS bequem aktualisieren, während ASRock Instant Flash und der automatische Treiberinstallationsassistent die Einrichtung vereinfachen.

AMI-UEFI-BIOS mit 256 Mb und Grafikunterstützung
ASRock EZ Mode
ASRock Full-HD-UEFI-Oberfläche
BIOS-Flashback-Taste auf der Rückseite
ASRock Instant Flash
Automatischer ASRock-Treiberinstaller
ASRock Post Status Checker zur einfacheren Diagnose

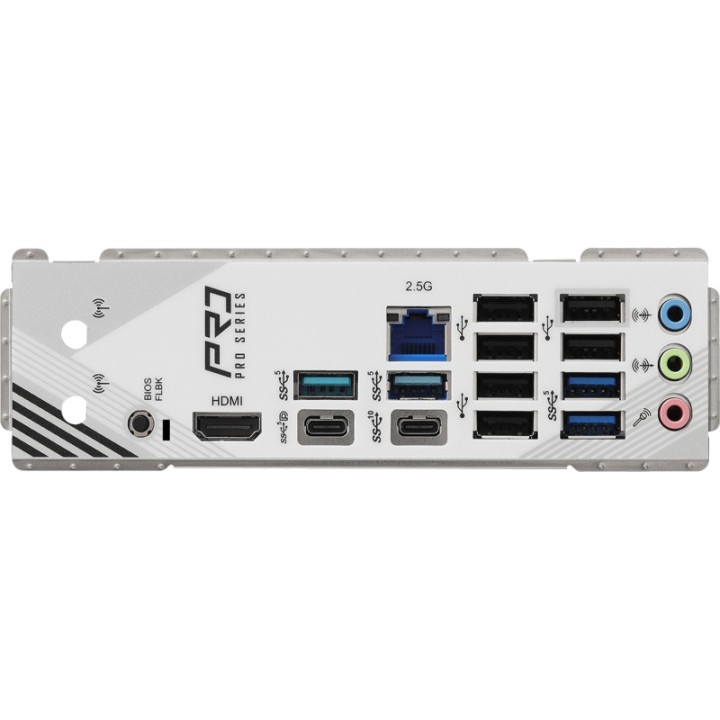

Integriertes rückseitiges Anschlussfeld
Das integrierte rückseitige Anschlussfeld erleichtert den Einbau und schützt den Anschlussbereich. Es bietet Video-, Netzwerk-, Audio- und USB-Anschlüsse sowie die BIOS-Flashback-Taste und Befestigungspunkte für Antennen.

2 Montagepunkte für Antennen
1 HDMI-Anschluss
1 USB 3.2 Gen2 Type-C mit 10 Gb/s
1 USB 3.2 Gen1 Type-C mit DisplayPort-1.4a-Modus
4 USB-3.2-Gen1-Type-A-Anschlüsse
6 Anschlüsse USB 2.0
1 2.5-Gigabit-RJ-45-Anschluss
1 BIOS-Flashback-Schalter
HD-Audioanschlüsse für Line-In, Frontlautsprecher und Mikrofon

Zusätzliche interne Anschlüsse
Das Mainboard verfügt über interne Anschlüsse für Sicherheit, Frontpanel, Beleuchtung und USB-Erweiterung und lässt sich so an eine Vielzahl von Gehäusen und Konfigurationen anpassen.

1 SPI-TPM-Header
1 Header für Betriebs-LED und Lautsprecher
1 Frontpanel-Audioanschluss
2 Header USB 2.0
2 USB-3.2-Gen1-Header
1 Front-USB-3.2-Gen2x2-Type-C-Header
1 RGB-LED-Header
3 Header für adressierbare LEDs

Enthaltene Software und ASRock-Dienstprogramme
Mit den ASRock-Tools können Sie das System unter Windows überwachen, konfigurieren und anpassen. Einige Dienstprogramme können über ASRock Live Update & APP Shop heruntergeladen werden.

ASRock Motherboard Utility, A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
ASRock Auto Driver Installer

ATX-Format, Kompatibilität und Zubehör
Mit ihrem ATX-Format von 30,5 x 24,4 cm ist diese Hauptplatine für Gehäuse ausgelegt, die mit ATX-Mainboards kompatibel sind. Das für den Einbau benötigte Zubehör ist enthalten. Sie ist mit 64-Bit-Windows-Betriebssystemen kompatibel.

ATX-Formfaktor
Abmessungen: 12,0 x 9,6 Zoll
Abmessungen: 30,5 x 24,4 cm
Kompatibel mit Microsoft Windows® 10 (64 Bit)
Kompatibel mit Microsoft Windows® 11 (64 Bit)
Enthält 2 SATA-Datenkabel
Inklusive 1 Schlitzschraube M.2
FCC- und CE-Zertifizierungen
ErP/EuP-fähig mit einem kompatiblen Netzteil
Volumen (m ³): 0.0091
