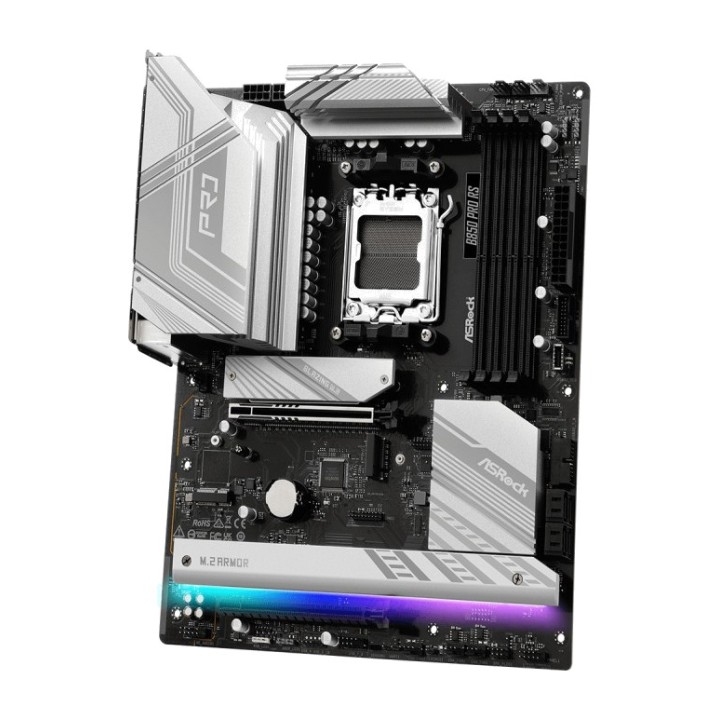

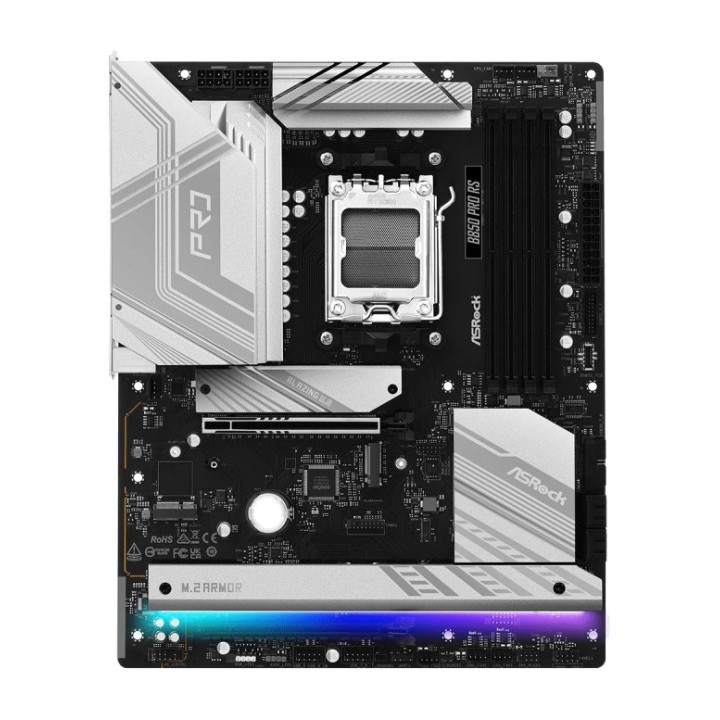

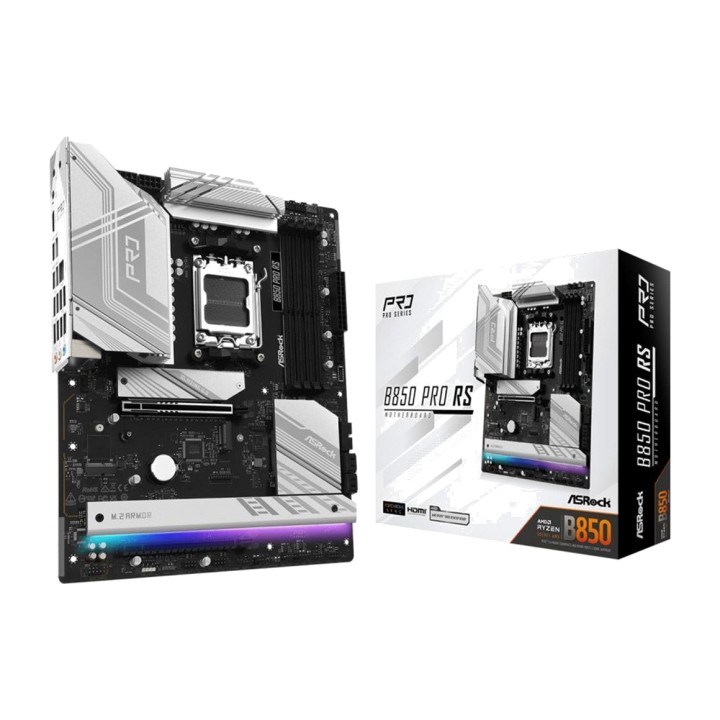

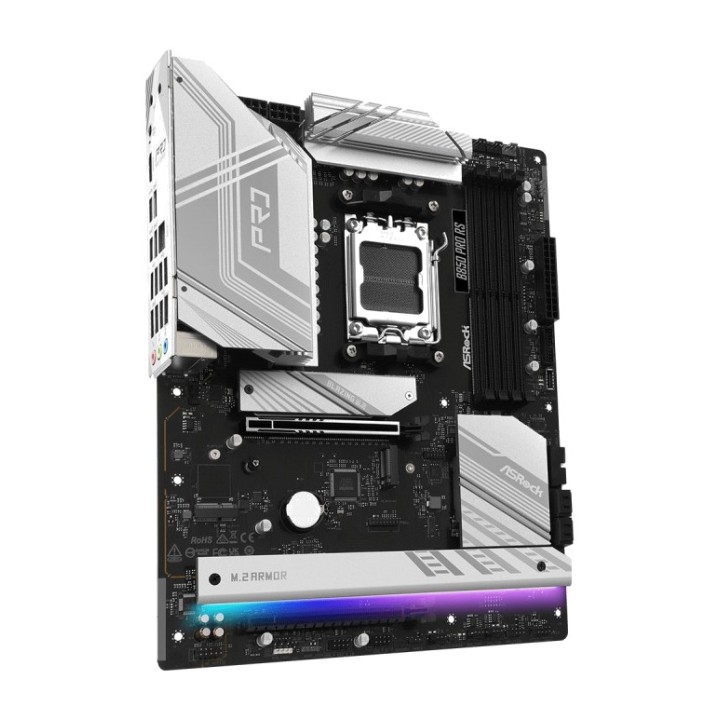

ASROCK Placa base ATX B850 PRO RS AM5 DSP0000042099

Vlastnosti základní desky ASRock B850 Pro RS
ASRock B850 Pro RS je matice ATX pro procesory AMD Ryzen™ s vývěrovou plochou AM5, navržená pro montáž moderních vysokorychlostních systémů. Kombinuje kompatibilitu s PCIe 5.0, pamětí DDR5 až 256 GB, síť 2.5 Gigabit a čtyři sloty M.2, poskytující vyváženou platformu pro herní počítače, produktivitu, vytváření obsahu a pokročilé konfigurace.
Kompatibilita s procesory AMD Ryzen™ a chipsetem B850
Vybavená čipsetem AMD B850, tato základní deska je kompatibilní s procesory AMD Ryzen™ sérií 9000, 8000 a 7000. Jeho zásuvka AM5 umožňuje vytvořit aktuální platformu s rozsáhlými možnostmi pro rozšíření, i když funkce určitých slotů PCIe a M.2 může být závislá na nainstalovaném procesoru.

Patice AMD AM5
Kompatibilní s procesory AMD Ryzen™ série 9000, 8000 a 7000
Chipset AMD B850
Kompatibilita s jednotkami NVMe jako boot diskety

Stabilní napájení pro vysoce výkonné vybavení
Jeho návrh 14+2+1 fázového zásobování s Dr.MOS 80 A poskytuje stabilní dodávku energie pro procesor, SoC a další klíčové komponenty. Rozšířená kryta chladiče pomáhá řídit teplotu v zásobovací oblasti při vysoce náročném zatížení.

Návrh zásobování 14+2+1 fází
Dr.MOS 80 A pro VCore, SoC a MISC
Pokryvka většího chladiče
ATX konektor s 24isky
2 napájecí konektory 8pinové 12 V vysoké hustoty
8-slojná PCB

Paměť DDR5 až do 256 GB
ASRock B850 Pro RS obsahuje čtyři DIMM sloty DDR5 v dvojkanálovém režimu s maximální kapacitou 256 GB. Podporuje moduly ECC a ne-ECC bez bufferu, stejně jako profily XMP a AMD EXPO pro zjednodušení konfigurace vysokorychlostní paměti.

Technologie paměti DDR5 Dual Channel
4 díry DIMM DDR5
Frekvence až 8000+ MHz přes overclocking
Maximální kapacita 256 GB
Kompatibilní s pamětí ECC a ne-ECC bez bufferu
Podpora profilů Intel XMP a AMD EXPO

PCIe 5.0 pro grafické karty
Hlavní slot PCIe je připraven pro využití grafických karet PCIe 5.0 s kompatibilními procesory. Kromě toho zahrnuje kontakty zlátkového zlata 15 µ v hlavním slotu pro zlepšení spolehlivosti spojení.

1 slot PCIe 5.0 x16, PCIE1
Funkce Gen5 x16 s procesory Ryzen™ série 9000 a 7000
Fungování Gen4 x8 s procesory Ryzen™ 8000 Phoeni x 1
Funkce Gen4 x4 s procesory Ryzen™ 8000 Phoeni x 2
1 slot PCIe 4.0 x16, PCIE2, s elektrickým provozem x4
Kontakty zláta 15 µ v hlavním slotu PCIe
Zásuvka PCIE2 je deaktivována, když je M2_3 obsazena

Čtyři sloty M.2 a úložiště SATA
Systém úložiště nabízí čtyři sloty M.2 pro jednotky NVMe, včetně připojení PCIe 5.0 x4 s rychlostí až 128 Gb/s. Dále poskytuje čtyři konektory SATA3 pro jednotky SSD a běžné pevné disky.

1 Blazing M.2 M2_1 typ 2280, PCIe Gen5 x4, až 128 Gb/s
1 Hyper M.2 M2_2 typ 2280, PCIe Gen4 x4, až 64 Gb/s
1 Hyper M.2 M2_3 pro formáty 2230, 2242, 2260 a 2280, PCIe Gen4 x4, až 64 Gb/s
1 Ultra M.2 M2_4 typ 2280, PCIe Gen3 x4, až 32 Gb/s
2 konektory SATA3 6 Gb/s spravované čipsetem
2 konektory SATA3 6 Gb/s přes řadič ASMedia ASM1061
Kompatibilita s jednotkami NVMe jako boot diskety

Slot M2_1 máže prioritně obsadit jednotka M.2. Funkční v Gen5 x4 s procesory Ryzen™ série 9000 a 7000, a v Gen4 x4 s procesory Ryzen™ 8000 Phoenix 1 a Phoenix 2.

M2_2 funguje v Gen4 x4 s procesory Ryzen™ 9000 a 7000
M2_2 funguje v Gen4 x4 s Ryzen™ 8000 Phoeni x 1
M2_2 funguje v Gen4 x2 s Ryzen™ 8000 Phoeni x 2
Zabírání M2_3 vypne slot. PCIE2
Pokud jsou SATA3_1 nebo SATA3_2 obsazeny, M2_4 sníží svou funkci na Gen 3 x2

Kompatibilita s RAID konfiguracemi
Plošina umožňuje vytvářet RAID konfigurace pro SATA a M.2 NVMe jednotky, což usnadňuje kombinování několika jednotek pro zlepšení výkonu nebo redundantnosti dat.

RAID 0 a RAID 1 pro za SATA zařízení
RAID 0, RAID 1 a RAID 10 pro M.2 NVMe

Připojení sítě 2,5 Gigabit
Kontrolér Dragon RTL8125BG 2.5 Gigabit poskytuje rychlosti sítě až 2500 Mb/s. Software Dragon umožňuje spravovat priority, řídit šířku pásma a aplikovat optimalizovaná nastavení pro hraní her, procházení internetem a streamování.

Ethernet kabel 10/100/1000/2500 Mb/s
Dragon řídicí jednotka RTL8125BG
Inteligentní a automatické řízení šířky pásma
Vizuální rozhraní pro zobrazení využití sítě
Optimalizované profily pro hraní her, procházení internetu a streamování
Osobně upravitelný priorizačný ovládač

Výstupy videa HDMI a DisplayPort přes USB-C
Procesory kompatibilní s integrovanými grafikami AMD RDNA™ mohou využívat výstupy videa HDMI 2.1 a DisplayPort přes USB-C. To umožňuje připojovat monitor s vysokou rozlišeností bez dedikované grafické karty, pokud nainstalovaná CPU zahrnuje kompatibilní grafiku.

Integrované grafické karty AMD RDNA™, v závislosti na procesoru
1 výstup HDMI 2.1 TMDS/FRL podporující 8G
Podpora pro HDR a HDCP 2.3
Maximální rozlišení přes HDMI 4K na 120 Hz
1 USB 3.2 Gen1 Type-C s alternativním režimem DisplayPort
Kompatibilní s DisplayPort 1.4 HBR3 a DP 1.4a
Maximální rozlišení prostřednictvím USB-C 4K na 60 Hz

Zvukový systém HD s 7.1 kanály s Nahimic
Códec Realtek ALC897 poskytuje hlasový výstup HD 7.1 kanálů pro hry, multimediální obsah a komunikaci. Technologie Nahimic Audio doplňuje systém možnostmi zpracování a optimalizace zvuku.

Zvukový systém HD s 7.1 kanály
Códec Realtek ALC897
Tecnologie Nahimic Audio
Zadní konektory pro vstup linky, přední reproduktor a mikrofon
Vnitřní konektor pro audiovstup na přední desku

Široká konektivita USB
ASRock B850 Pro RS nabízí kompletní výběr USB přípojek na zadní panel a prostřednictvím vnitřních konektorů. Výrazným prvkem je přední konektor USB 3.2 Gen2x2 Type-C s rychlostí až 20 Gb/s, vhodný pro kompatibilní příslušenství a zařízení s vysokou rychlostí.

1 zadní USB 3.2 Gen2 Type-C až 10 Gb/s
1 zadní USB 3.2 Gen1 Type-C s alternativním režimem DisplayPort
4 zadní porty USB 3.2 Gen1 Type-A
6 zadních portů USB 2.0
1 přední konektor USB 3.2 Gen2x2 Type-C až 20 Gb/s
2 konektory USB 3.2 Gen1 pro max. 4 přední porty
2 konektory USB 2.0 pro max. 4 přední porty
Ochrana ESD ve všech USB portech

Chladicí a řídicí zařízení Smart Fan
La placa dispone de siete conexiones para ventiladores y refrigeración líquida, todas con control Smart Fan. Los conectores de caja, CPU secundaria y bomba AIO detectan automáticamente ventiladores de tres o cuatro pines.

2 konektory ventilátoru procesoru 4pinové
4 konektory ventilátoru skříně 4pinové
1 konektor čerpadla AIO se 4 piny
Rychlostní čidlo Smart Fan
CPU_FAN1 podporuje až 1 A a 12 W
CPU_FAN2, CHA_FAN1 a CHA_FAN4 a AIO_PUMP podporují až 3 A a 36 W
Automatické detekce ventilátorů s 3 a 4isky v kompatibilních konektorech

RGB osvětlení a personalizace
Integrované konektory umožňují přidávání běžných a adresovatelných LED pásů RGB. S ASRock Polychrome SYNC je možné synchronizovat osvětlení kompatibilních komponent.

1 konektor RGB LED 12 V a až 3 A
Maximální výkon 36 W pro RGB pásy
3 adresovatelné LED hlavice 5 V a až 3 A
Maximální výkon 15 W pro otočitelné LED pásy
Kompatibilní s ASRock Polychrome SYNC

BIOS UEFI a nástroje pro aktualizaci
BIOS AMI UEFI s 256 Mb s grafickým rozhraním usnadňuje nastavení systému. Switch BIOS Flashback umožňuje praktickou aktualizaci BIOS, zatímco ASRock Instant Flash a automatický instalátor ovladačů zjednodušují spuštění.

AMI UEFI BIOS s 256 Mb s grafickou podporou
ASRock EZ Mode
Interfaz UEFI ASRock Full HD
Přepínac BIOS Flashback na zadním panelu
ASRock Instant Flash
Automatický instalátor ovladačů ASRock
ASRock Post Status Checker pro zjednodušení diagnostiky

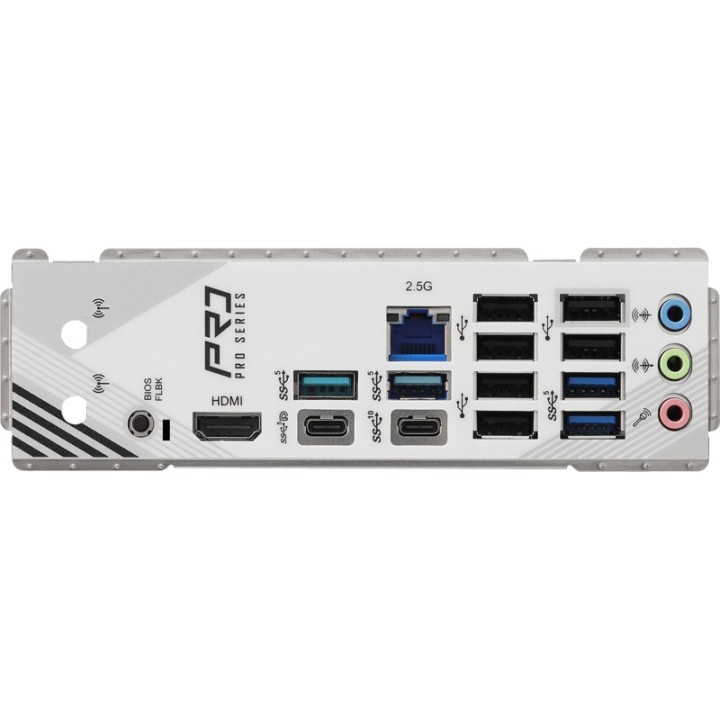

Zadní panel integrovaný
Integrovaný zadní panel připojovacích konektorů usnadňuje montáž a chrání oblast portů. Zahrnuje připojení pro video, síť, zvuk a USB, kromě toho tlačítko BIOS Flashback a přípojné body pro antény.

2 montážní body pro antény
1 port HDMI
1 USB 3.2 Gen2 Type-C 10 Gb/s
1 USB 3.2 Gen1 Type-C s režimem DisplayPort 1.4a
4 porty USB 3.2 Gen1 Type-A
6 portů USB 2.0
1 port RJ-45 o rychlosti 2,5 Gigabit
1 spínač BIOS Flashback
Audio přípojky HD pro vstup linky, předního reproduktoru a mikrofonu

Dodatečné vnitřní konektory
Plošina zahrnuje vnitřní konektory pro bezpečnost, přední panel, osvětlení a rozšíření USB, což umožňuje její přizpůsobení široké škále příhrad a konfigurací.

konektor SPI TPM
1 konektor pro LED napájení a reproduktor
1 konektor audia pro přední panel
2 hlavy USB 2.0
2 konektory USB 3.2 Gen1
1 přední konektor USB 3.2 Gen2x2 Type-C
1 konektor RGB LED
3 adresovatelné LED konektory

Software zahrnuté a nástroje ASRock
Nástroje ASRock umožňují sledovat, konfigurovat a přizpůsobit zařízení v prostředí Windows. Některé nástroje lze stáhnout prostřednictvím ASRock Live Update & APP Shop.

ASRock Motherboard Utility, A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome SYNC
ASRock Auto Driver Installer

Formát ATX, kompatibilita a doplňky
S formou ATX 30,5 x 24,4 cm je tato matematická deska navržena pro příslušenství kompatibilní s formátem ATX. Zahrnuje potřebná příslušenství pro začátek montáže a je kompatibilní s operačními systémy Windows 64 bit.

Formát ATX
Rozměry: 12,0 x 9,6 palců
Rozměry: 30,5 x 24,4 cm
Kompatibilní s Microsoft Windows® 10 64-bitové
Kompatibilní s Microsoft Windows® 11 64-bitové
Zahrnuje 2 datové kabely SATA
Zahrnuje 1 šroub pro díru se šikmým propadem M.2
Certifikace FCC a CE
Připraveno pro ErP/EuP s kompatibilním zdrojem přívodu energie
Objem (m ³): 0.0091
