GIGABYTE ATX-Mainboard für AMD B850 AORUS ELITE-P ICE AM5 DSP0000043082

Eigenschaften des Mainboards GIGABYTE B850 A ELITE-P ICE AM5 ATX

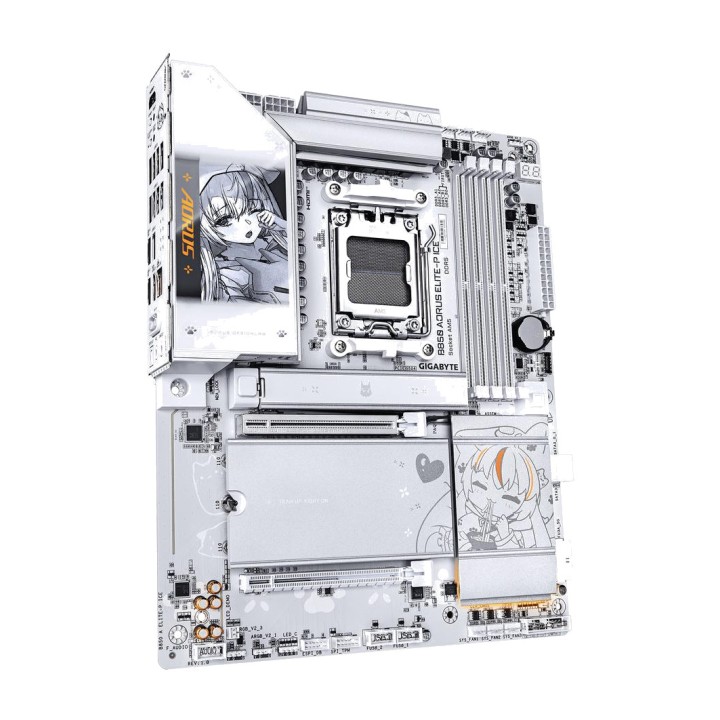

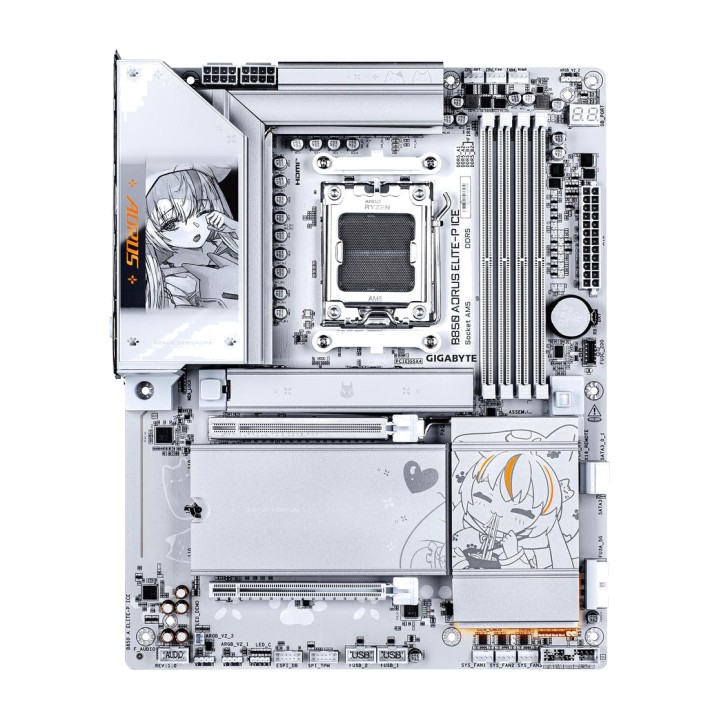

Das GIGABYTE B850 A ELITE-P ICE ist ein ATX-Mainboard mit AMD-AM5-Sockel und B850-Chipsatz, ausgelegt für Hochleistungskonfigurationen mit Prozessoren der AMD Ryzen 9000, 8000 und 7000 Series. Es unterstützt schnellen DDR5-Speicher, vier M.2-Anschlüsse, PCI Express 5.0, 5-GbE-Netzwerk, Wi-Fi 7 und umfangreiche USB-Konnektivität und ist damit eine vielseitige Basis für Gaming-PCs, Workstations und Hochleistungscomputer.
AM5-Sockel und Chipsatz AMD B850
Die AMD-AM5-Plattform mit B850-Chipsatz ermöglicht den Einsatz verschiedener Ryzen-Prozessorgenerationen und bietet eine Grundlage für aktuelle Speicher-, Massenspeicher- und Konnektivitätstechnologien. Die konkrete Kompatibilität kann je nach installiertem Prozessor variieren.

Sockel : AMD AM5
Chipset : AMD B850
Kompatibel mit Prozessoren der AMD Ryzen 9000 Series
Kompatibel mit Prozessoren der AMD Ryzen 8000 Series
Kompatibel mit Prozessoren der AMD Ryzen 7000 Series

DDR5-Speicher bis zu 256 GB
Das Mainboard verfügt über vier DDR5-DIMM-Steckplätze mit Dual-Channel-Architektur und unterstützt insgesamt bis zu 256 GB Arbeitsspeicher. Es ist außerdem mit AMD EXPO- und XMP-Profilen kompatibel und erleichtert so die Verwendung von Speichermodulen für leistungsstärkere Konfigurationen.

4 x Steckplätze DDR5 DIMM
Maximale Kapazität : 256 GB
Maximale Kapazität pro Modul : 64 GB
Dual-Channel-Speicherarchitektur
Unterstützte Geschwindigkeiten: DDR5 8200(O.C.) / 8000(O.C.) / 7950(O.C.) / 7900(O.C.) / 7800(O.C.) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5200 / 4800 / 4400 MT/s
Kompatibel mit non-ECC Un-buffered DIMM 1Rx8, 2Rx8 und 1Rx16
Kompatibel mit AMD EXPO und XMP
Unterstützte Geschwindigkeiten, Speichertypen und Modulanzahl können je nach Prozessor und installierter Konfiguration variieren

PCI Express 5.0 für Grafikkarten und Hochleistungsgeräte
Der primäre PCI-Express-Steckplatz ist direkt mit dem Prozessor verbunden und kann mit Prozessoren der Ryzen 9000 und 7000 Series PCIe 5.0 x16 bieten. Außerdem ist ein zweiter PCIe-Steckplatz vorhanden, der mit dem Chipsatz verbunden ist und zusätzliche Installationsmöglichkeiten bietet.

1 x PCI Express x16 PCIEX16 in die CPU integriert
Ryzen 9000/7000 Series: PCIe 5.0 x16
Ryzen 8000 Series Phoenix 1: PCIe 4.0 x8
Ryzen 8000 Series Phoenix 2: PCIe 4.0 x4
Der PCIEX16-Steckplatz unterstützt eine Grafikkarte oder eine NVMe-SSD
Bei Konfigurationen mit einer einzelnen Grafikkarte muss der Steckplatz verwendet werden PCIEX16
1 x PCI Express x16 PCIEX4 mit dem Chipsatz verbunden, kompatibel mit PCIe 4.0 und Betrieb x4

Vier M.2-Anschlüsse und SATA-Speicher
Das GIGABYTE B850 A ELITE-P ICE bietet vier M.2-Anschlüsse für NVMe-SSDs, darunter eine Schnittstelle, die in Kombination mit Prozessoren der Ryzen 9000 und 7000 Series mit PCIe 5.0 betrieben werden kann. Außerdem verfügt es über zwei SATA-6-Gb/s-Ports und unterstützt verschiedene RAID-Konfigurationen.

1 x M.2 M2A_CPU, Socket 3, M-Key, kompatibel mit SSD 2580/2280
M2A_CPU mit Ryzen 9000/7000 Series: PCIe 5.0 x4/x2
M2A_CPU mit Ryzen 8000 Series Phoenix 1: PCIe 4.0 x4/x2
M2A_CPU mit Ryzen 8000 Series Phoenix 2: PCIe 4.0 x4/x2
1 x M.2 M2B_CPU, Socket 3, M-Key, kompatibel mit SSD 22110/2280
M2B_CPU mit Ryzen 9000/7000 Series: PCIe 4.0 x4/x2
M2B_CPU mit Ryzen 8000 Series Phoenix 1: PCIe 4.0 x4/x2
M2B_CPU mit Ryzen 8000 Series Phoenix 2: PCIe 4.0 x4/x2
2 x M.2 M2C_SB/M2D_SB, Socket 3, M-Key, für 22110/2280-PCIe-SSDs 4.0 x4/x2
Der PCIEX4-Steckplatz teilt sich die Bandbreite mit M2D_SB und ist nicht verfügbar, wenn ein Gerät an diesem Anschluss installiert ist M.2
2 x SATA-6-Gb/s-Anschlüsse
RAID 0, RAID 1, RAID 5 und RAID 10 für NVMe-Speicher
RAID 5 nur mit AMD Ryzen 9000 Series-Prozessoren verfügbar
RAID 0 und RAID 1 für SATA-Geräte

Wi-Fi 7, Bluetooth 5.4 und 5-GbE-LAN
Für Netzwerkverbindungen verfügt das Mainboard über Realtek-LAN mit bis zu 5 GbE und drahtlose Wi-Fi-7-Konnektivität. Das Realtek RTL8922AE-Modul arbeitet auf den Frequenzbändern 2,4, 5 und 6 GHz und bietet Bluetooth 5.4 zum Verbinden kompatibler Peripheriegeräte und Geräte.

Realtek 5GbE LAN: 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps
Realtek Wi-Fi 7 RTL8922AE
Kompatibel mit 802.11a/b/g/n/ac/ax/be
Frequenzbänder: 2,4 GHz / 5 GHz / 6 GHz
Kompatibel mit dem 160-MHz-11be-Standard
Bluetooth 5.4
Wi-Fi-7-Funktionen erfordern Windows 11 SV3 und verfügen über keinen mit Windows kompatiblen Treiber 10
Die Verfügbarkeit von Wi-Fi-7-Kanälen im 6-GHz-Band hängt von den Vorschriften des jeweiligen Landes ab
Die Bluetooth-Version kann sich durch Updates des Chip-Herstellers ändern
Die tatsächliche WLAN-Geschwindigkeit kann je nach Umgebung und verwendeten Geräten variieren

Realtek ALC1220 High-Definition-Audio
Der Audiobereich wird vom Realtek ALC1220-Codec verwaltet, der High-Definition-Audio und Mehrkanalkonfigurationen mit bis zu 7.1 Kanälen unterstützt. Außerdem verfügt er über einen optischen S/PDIF-Ausgang für kompatible Soundsysteme.

Realtek ALC1220 CODEC
High-Definition-Audio
Kompatibel mit 2 / 4 / 5.1 / 7.1 Kanälen
S/PDIF-Ausgang
Der Line-Ausgang an der Rückseite unterstützt DSD-Audio
Die Funktionalität der Audioanschlüsse kann per Software geändert werden
Die 7.1-Audiokonfiguration erfolgt über die Audio-Software

HDMI-Ausgang für integrierte Grafik
Wenn der installierte Prozessor über kompatible integrierte AMD Radeon-Grafik verfügt, kann der HDMI-2.1-Ausgang des Mainboards direkt verwendet werden und unterstützt Auflösungen bis zu 4096 x 2160 bei 60 Hz.

1 x HDMI
Maximale Auflösung: 4096 x 2160 bei 60 Hz
KOMPATIBEL MIT HDMI 2.1
KOMPATIBEL MIT HDCP 2.3
HDR-kompatibel
Nativer Anschluss kompatibel mit HDMI 2.1 TMDS
Verfügbarkeit und Funktionen der Grafik hängen vom installierten Prozessor ab

Umfangreiche USB-Konnektivität
Das Mainboard bietet eine umfassende Auswahl an USB-Anschlüssen sowohl am rückseitigen Bedienfeld als auch über interne Header. Besonders hervorzuheben ist USB Type-C mit USB 3.2 Gen 2x2 über einen internen Header, ausgelegt für Gehäuse mit kompatiblem Highspeed-USB-C-Frontanschluss.

2 x USB Type-C an der Rückseite mit USB 3.2 Gen 2, von der CPU verwaltet
2 x rote USB 3.2 Gen 2 Type-A an der Rückseite, von der CPU verwaltet
4 x USB 2.0/1.1 an der Rückseite über CPU + Hub USB 2.0
1 x USB Type-C USB 3.2 Gen 2x2 über internen Chipsatz-Header
2 x USB 3.2 Gen 1 über internen Header
4 x USB 2.0/1.1 über interne Header
4 x USB 3.2 Gen 1 am rückseitigen Anschlussfeld über Chipsatz + USB 3.2 Gen 1-Hub

Interne Anschlüsse für Kühlung, RGB und Erweiterung
Das interne Layout erleichtert den Aufbau fortschrittlicher Systeme dank dedizierter Anschlüsse für Lüfter, Flüssigkeitskühlungspumpen und RGB-Beleuchtungssysteme. Außerdem sind die erforderlichen Header für Frontpanel-, USB- und TPM-Anschlüsse vorhanden.

1 x 24-poliger ATX-Hauptstromanschluss
2 x 8-polige ATX-12V-Stromanschlüsse
1 x CPU-Lüfteranschluss
1 x Anschluss für CPU-Lüfter oder Flüssigkeitskühlungspumpe
3 x Anschlüsse für Systemlüfter
1 x Anschluss für Systemlüfter oder Flüssigkeitskühlungspumpe
3 x Anschlüsse für adressierbare Gen2-RGB-LED-Streifen
1 x RGB-LED-Streifenanschluss
4 x M.2-Socket-3-Anschlüsse
2 x SATA-6-Gb/s-Anschlüsse
1 x Anschluss für die Frontblende
1 x Audioanschluss für die Frontblende
1 x USB-Type-C-Header mit USB 3.2 Gen 2x2
1 x USB-3.2-Gen-1-Header
2 x Header USB 2.0/1.1
1 x Trusted-Platform-Module-Header, nur mit dem Modul kompatibel GC-TPM2.0 SPI V2
1 x Reset-Jumper
1 x Clear-CMOS-Jumper

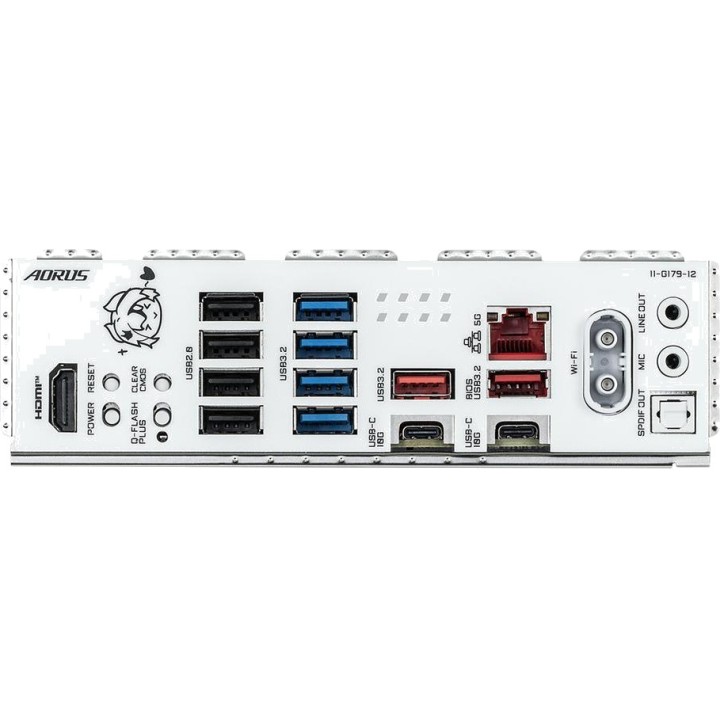

Rückseitiges Anschlussfeld für umfassende Konnektivität
Das rückseitige I/O-Panel vereint USB-C, USB 3.2, 5-GbE-LAN, Wi-Fi-Antennenanschlüsse, HDMI und digitalen Audioausgang. Außerdem verfügt es über physische Tasten für Ein-/Ausschalten, Zurücksetzen, Löschen des CMOS und Aktualisieren des BIOS über Q-Flash Plus.

1 x HDMI, Kompatibilität abhängig von der installierten CPU
1 x Reset-Taste
1 x Power-Taste
1 x Clear-CMOS-Taste
1 x Q-Flash-Plus-Taste
4 x USB 2.0/1.1
4 x USB 3.2 Gen 1
2 x rote USB 3.2 Gen 2 Type-A
2 x USB Type-C mit USB 3.2 Gen 2
1 x RJ-45
2 x Antennenanschlüsse 2T2R
2 x Audioanschlüsse
1 x optischer S/PDIF-Ausgang

Systemüberwachung und -steuerung
Das Mainboard verfügt über Funktionen zur Überwachung von Temperaturen, Spannungen, Lüftern und Flüssigkeitskühlung. Damit lassen sich verschiedene Systemparameter überwachen und die Drehzahl kompatibler Kühlsysteme steuern.

Spannungserkennung
Temperaturerkennung
Lüfterdrehzahlerkennung
Durchflusserkennung der Flüssigkeitskühlung
Lüfterausfallwarnung
Lüfterdrehzahlsteuerung
Die Verfügbarkeit der Drehzahlsteuerung hängt vom installierten Lüfter oder der installierten Pumpe ab
E/A-Controller: iTE I/O Controller Chip

UEFI-BIOS und GIGABYTE-Funktionen
Die GIGABYTE B850 A ELITE-P ICE verwendet ein AMI UEFI BIOS mit 512 Mbit Flash-Speicher und bietet eigene GIGABYTE-Tools zur einfachen Konfiguration, Aktualisierung und Verwaltung des Systems.

1 x 512-Mbit-Flash-Speicher
Lizenziertes AMI UEFI BIOS
PnP 1.0a
DMI 2.7
WfM 2.0
SM BIOS 2.7
ACPI 5.0
Kompatibel mit GIGABYTE Control Center GCC
Die in GCC verfügbaren Anwendungen und Funktionen können je nach Modell und dessen Spezifikationen variieren
Kompatibel mit Q-Flash
Kompatibel mit Q-Flash Plus
Kompatibel mit Smart Backup

ATX-Formfaktor und Windows-Kompatibilität 11
Mit Abmessungen von 30,5 x 24,4 cm und dem ATX-Formfaktor ist dieses Mainboard für Gehäuse ausgelegt, die mit diesem Standard kompatibel sind. Das offiziell unterstützte Betriebssystem ist Windows 11 64-Bit.

Format: ATX
Abmessungen: 30,5 x 24,4 cm
Unterstütztes Betriebssystem: Windows 11 64-Bit
Enthaltene Software: Norton Internet Security, OEM-Version
Volumen (m ³): 0.0073
